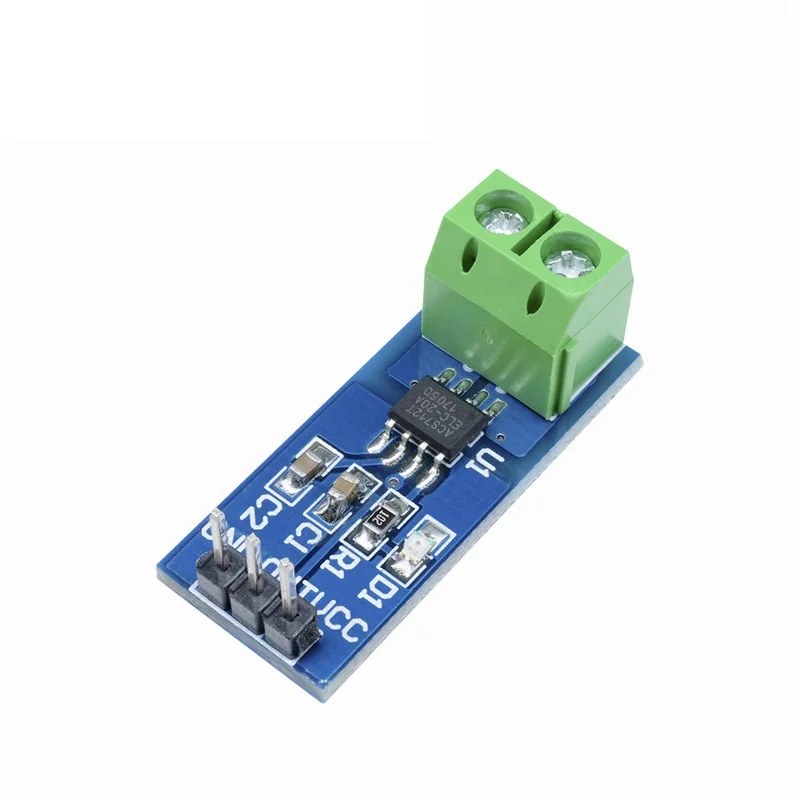

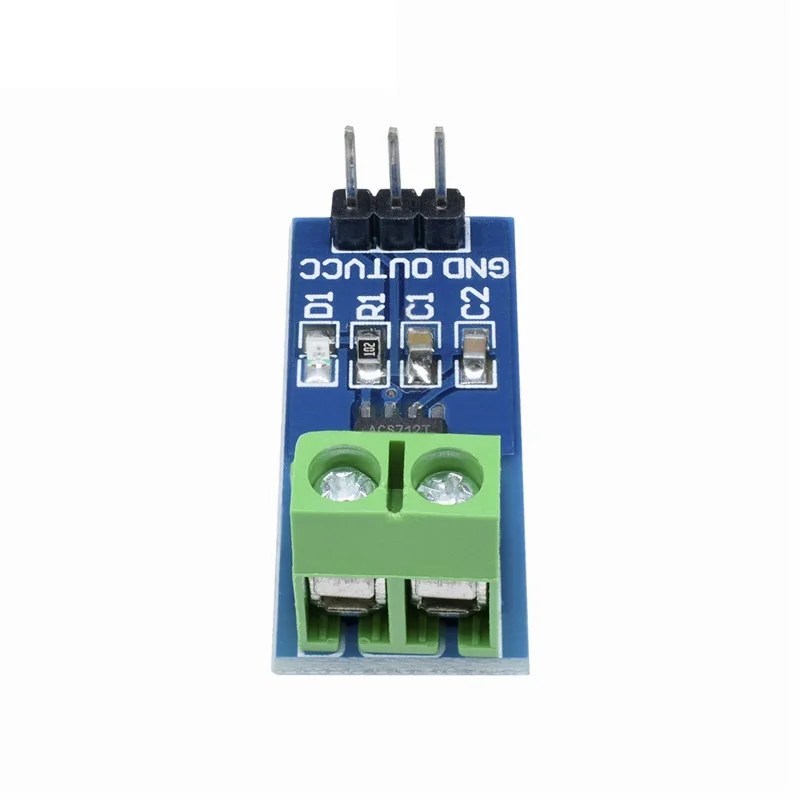

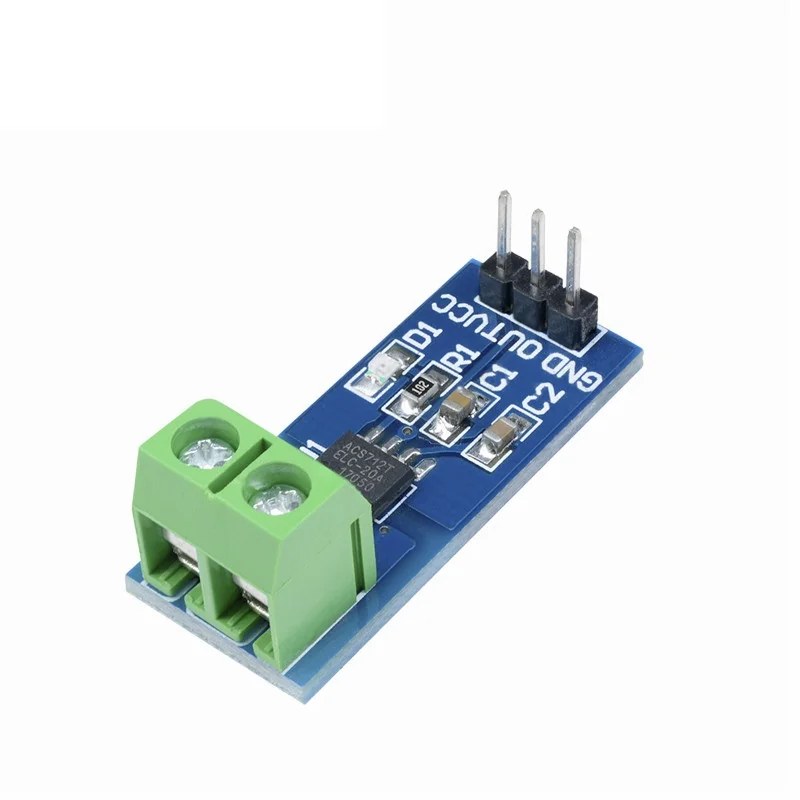

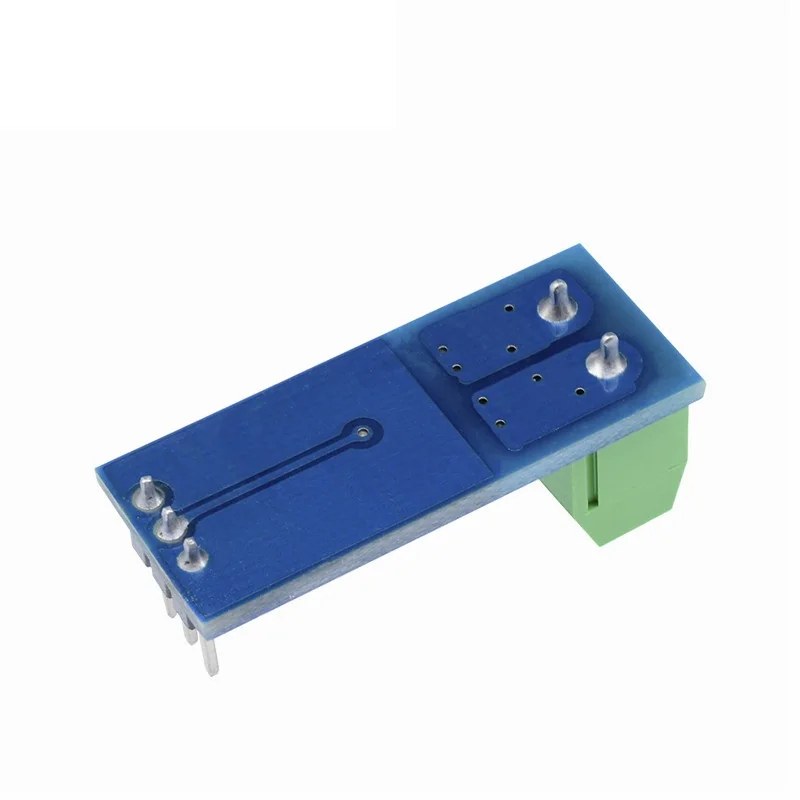

Sensor de Corrente ACS712 Efeito Hall ±5A
R$ 10,49
Sensor de Corrente ACS712 de Efeito Hall, medindo correntes de -5A a +5A em AC/DC. Alimentado por 5V, possui saída analógica e é fácil de integrar em sistemas eletrônicos.
10 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
O módulo ACS712 na versão de ±5 A mede corrente AC ou DC por efeito Hall sem contato elétrico entre o caminho de potência e o circuito de leitura. A corrente medida flui por uma trilha de cobre interna ao CI, gerando campo magnético proporcional que é detectado pelo sensor Hall integrado. A saída é uma tensão analógica centrada em VCC/2 (2,5 V com alimentação de 5 V) com sensibilidade de 185 mV/A.
Características Técnicas
- Faixa de medição: ±5 A
- Sensibilidade: 185 mV/A
- Tensão de saída a corrente zero: VCC/2 (2,5 V com 5 V)
- Tensão de alimentação: 5 V
- Isolamento galvânico: entre caminho de potência e circuito de leitura
- Saída: analógica
Aplicações Típicas
- Monitoramento de consumo de corrente em fontes e circuitos de potência
- Proteção contra sobrecorrente em controladores de motor
- Medição de corrente em painéis fotovoltaicos e sistemas de bateria
