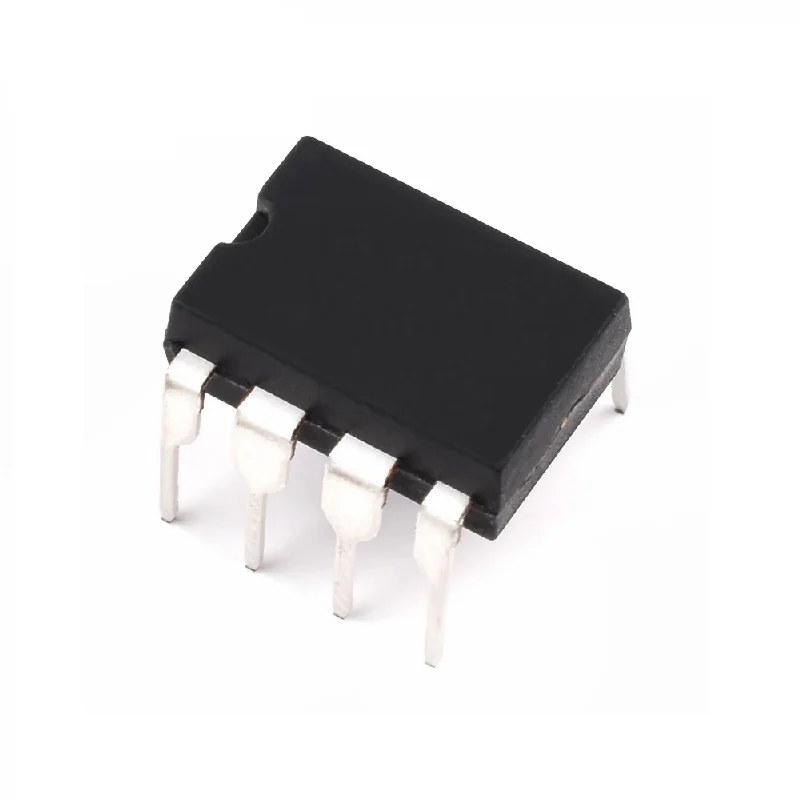

CI LM741 Amplificador Operacional DIP
R$ 3,04
Amplificador Operacional LM741, CI de propósito geral com alto ganho de tensão. Simples e confiável, ideal para comparadores de tensão. Possui pinos para ajuste de offset, garantindo precisão em aplicações de grande amplificação.
Disponível por encomenda
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
O LM741 é um amplificador operacional de propósito geral em encapsulamento DIP-8, com um amp-op interno. Possui par de entrada diferencial e saída de classe AB, com compensação de frequência interna que garante estabilidade na maioria das configurações de realimentação. Os pinos de offset null (pinos 1 e 5) permitem zerar a tensão de offset residual usando um trimpot externo. Opera com alimentação dupla simétrica.
Características Técnicas
- Numero de amp-ops: 1
- Tensão de alimentação: ±5 a ±18 V (alimentação dupla)
- Ganho de malha aberta típico: 200 V/mV (106 dB)
- Faixa de entrada diferencial: até ±30 V
- Slew rate típico: 0,5 V/µs
- Encapsulamento: DIP-8
Aplicações Típicas
- Amplificadores inversores e não-inversores com ganho por realimentação
- Integradores e diferenciadores em circuitos analógicos
- Ensino e prototipagem de circuitos de eletrônica analógica
