Placa NodeMCU ESP8266 ESP-12E WiFi V3

Descrição

Funcionamento

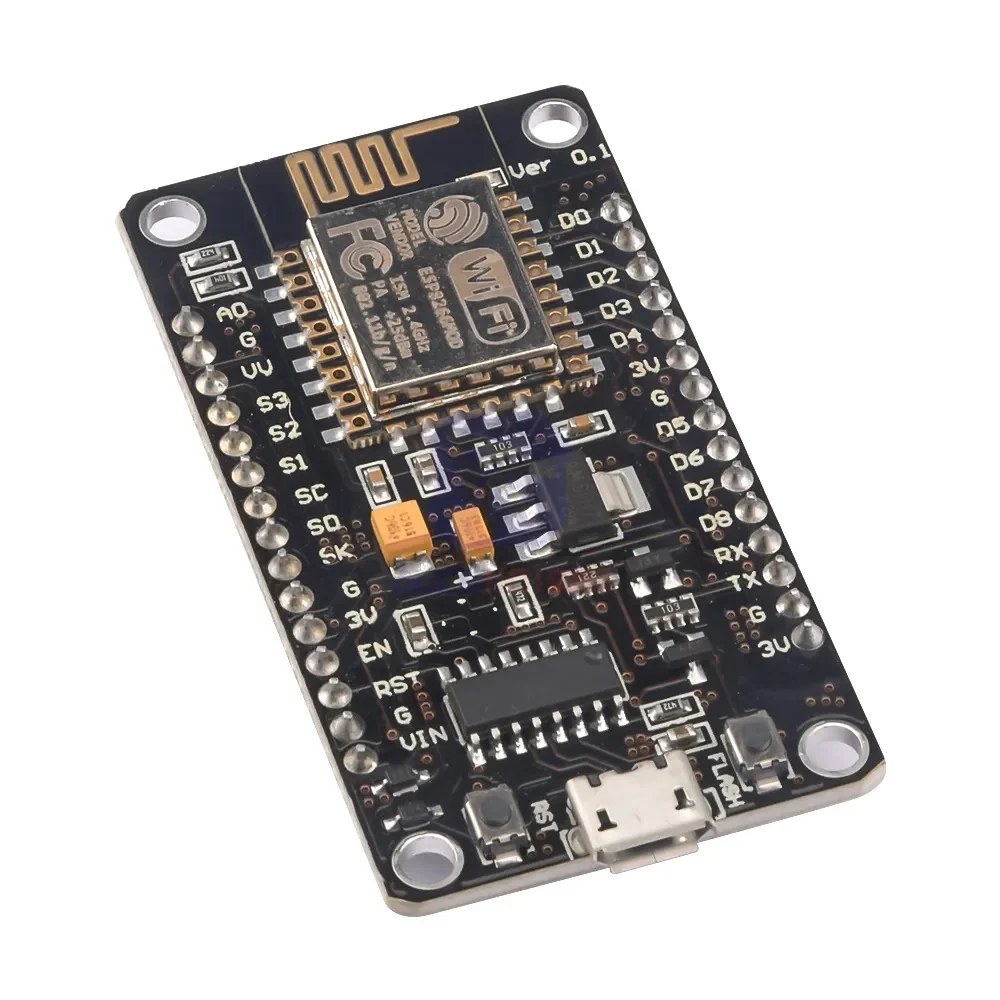

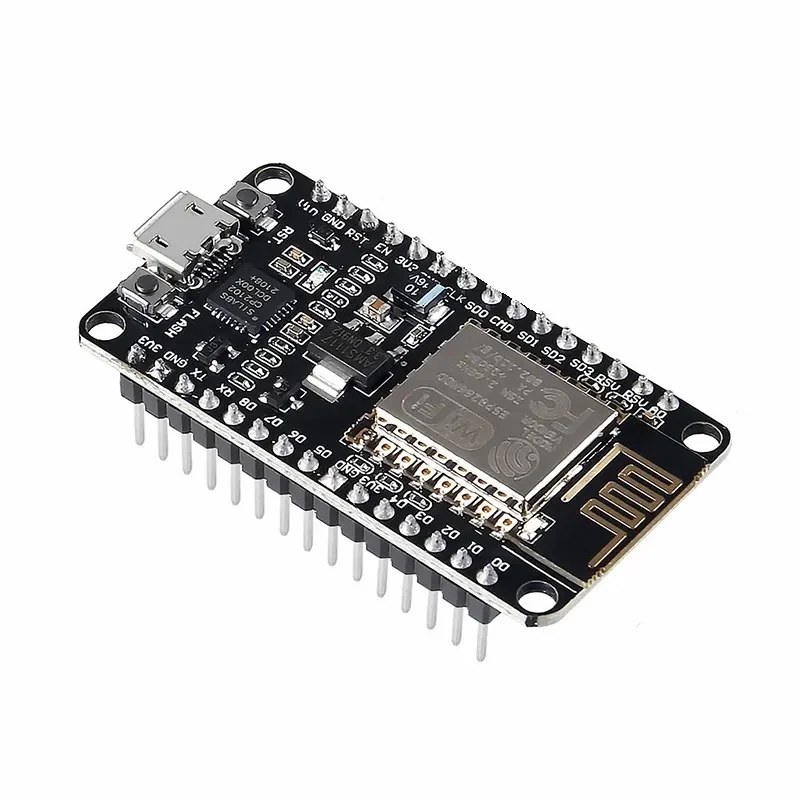

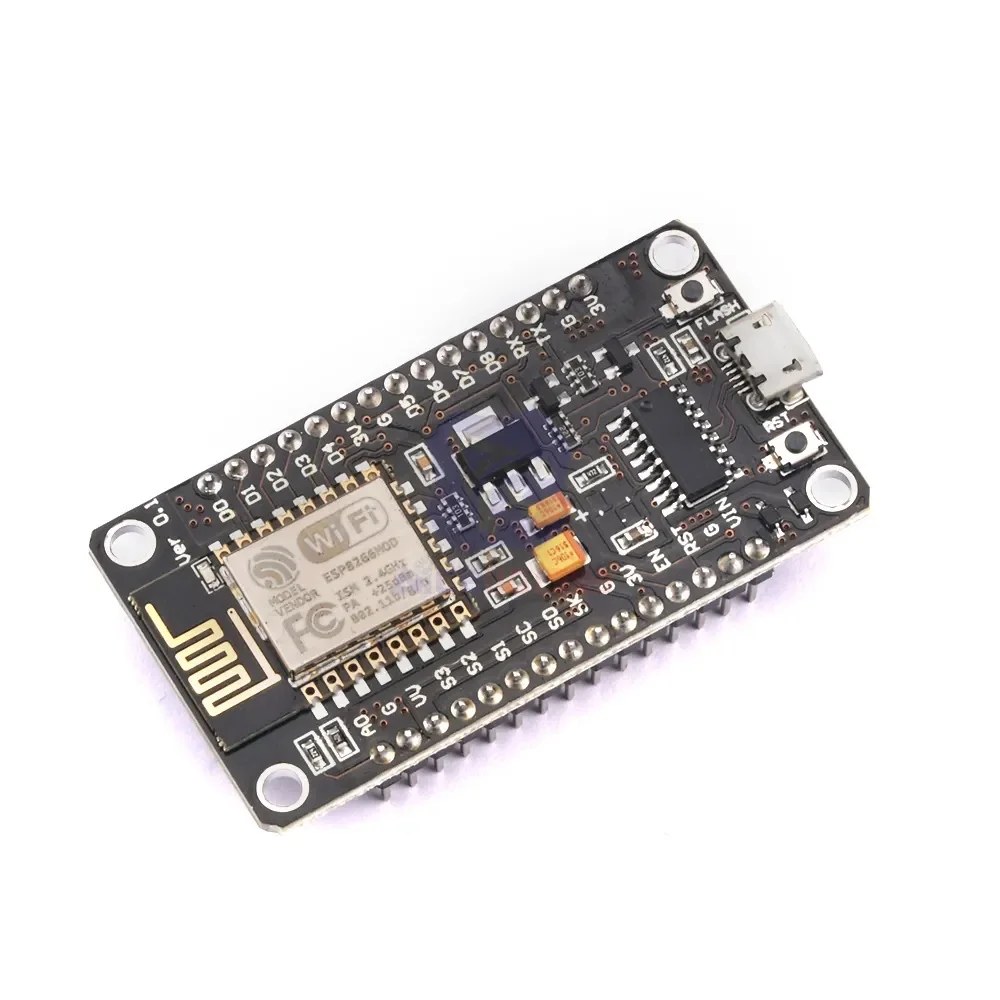

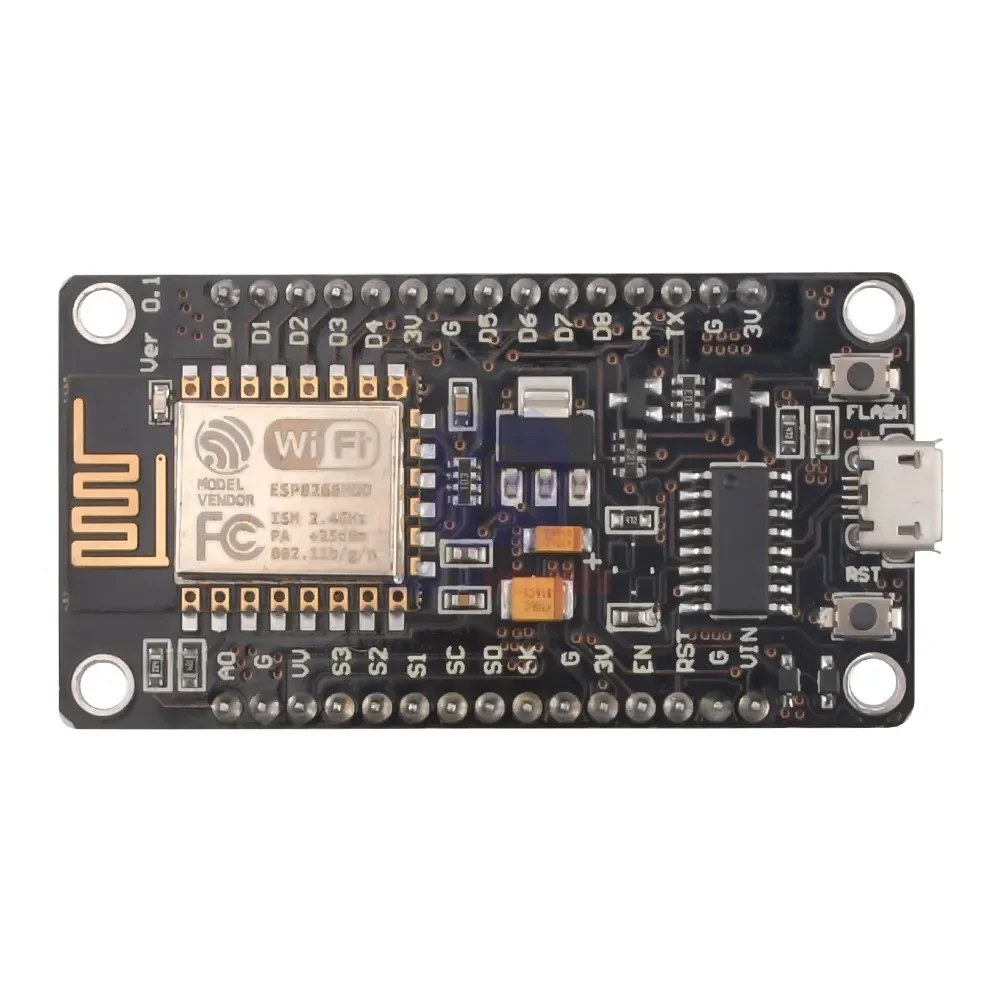

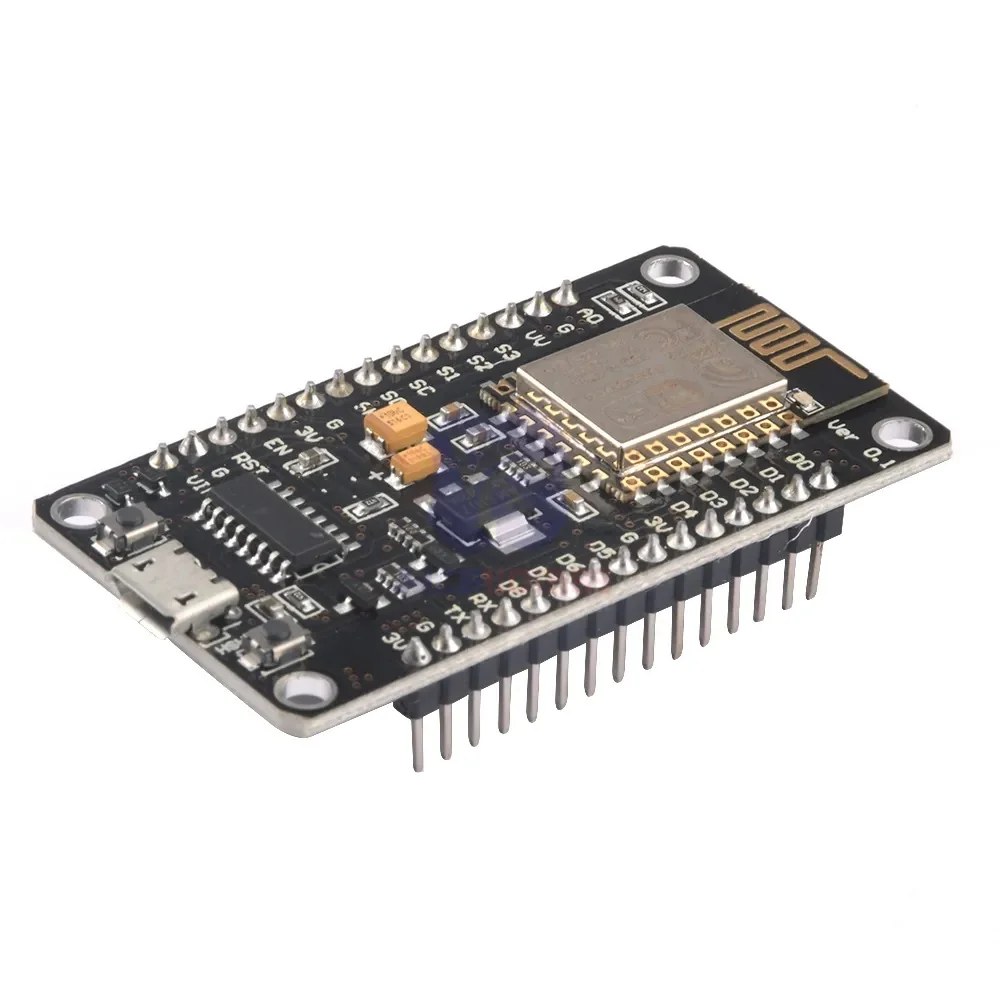

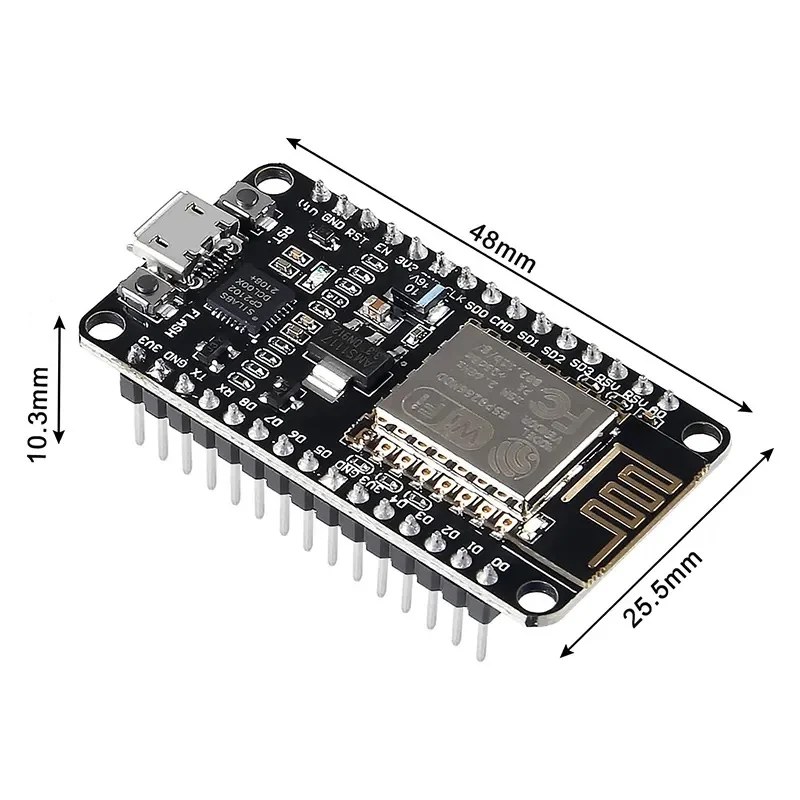

Placa de desenvolvimento baseada no módulo ESP-12E com o SoC ESP8266, que integra processador Tensilica L106 de 32 bits, memória flash e transceptor WiFi 802.11 b/g/n em um único chip. A placa NodeMCU V3 adiciona regulador de tensão 3,3 V, conversor USB-serial CH340 para programação direta via USB e pinos de I/O acessíveis em passo de 2,54 mm. É programável pela Arduino IDE com o pacote ESP8266.

Características Técnicas

• SoC: ESP8266 (Tensilica L106, 80/160 MHz)
• WiFi: 802.11 b/g/n, 2,4 GHz
• Memoria flash: 4 MB (tipico)
• GPIO: 11 pinos digitais, 1 ADC (10 bits, 0–1 V)
• Interfaces: UART, SPI, I2C, PWM
• Tensão de operação dos pinos: 3,3 V
• Interface USB: CH340G (USB-serial)
• Tensão de alimentação USB: 5 V

Aplicações Típicas

• Estações meteorologicas com envio de dados via MQTT ou HTTP
• Automação residencial com controle por smartphone
• Nodes IoT de monitoramento de sensores em tempo real
• Protótipos de produtos conectados à internet
