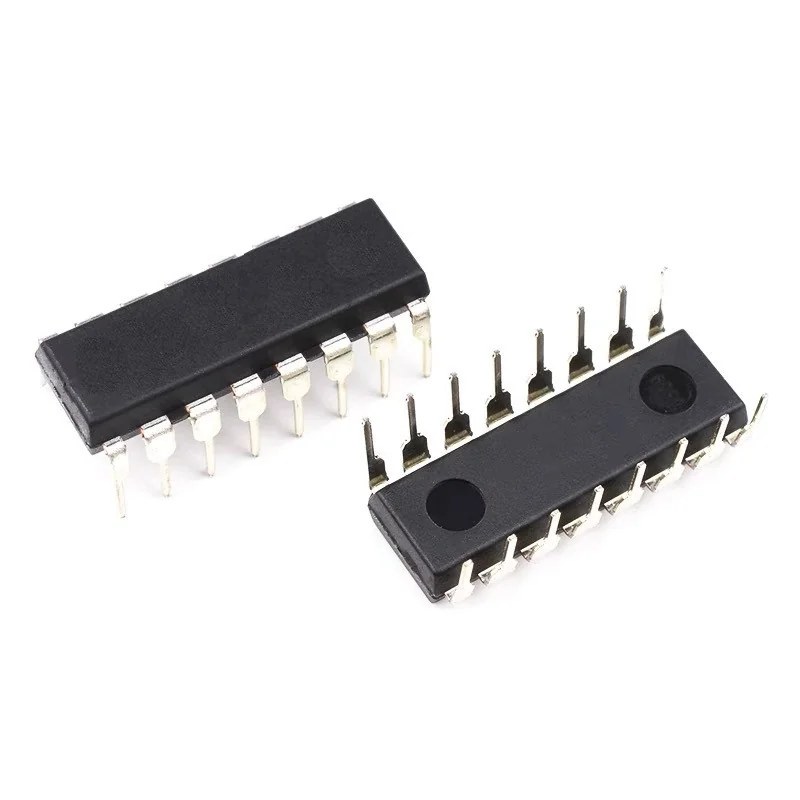

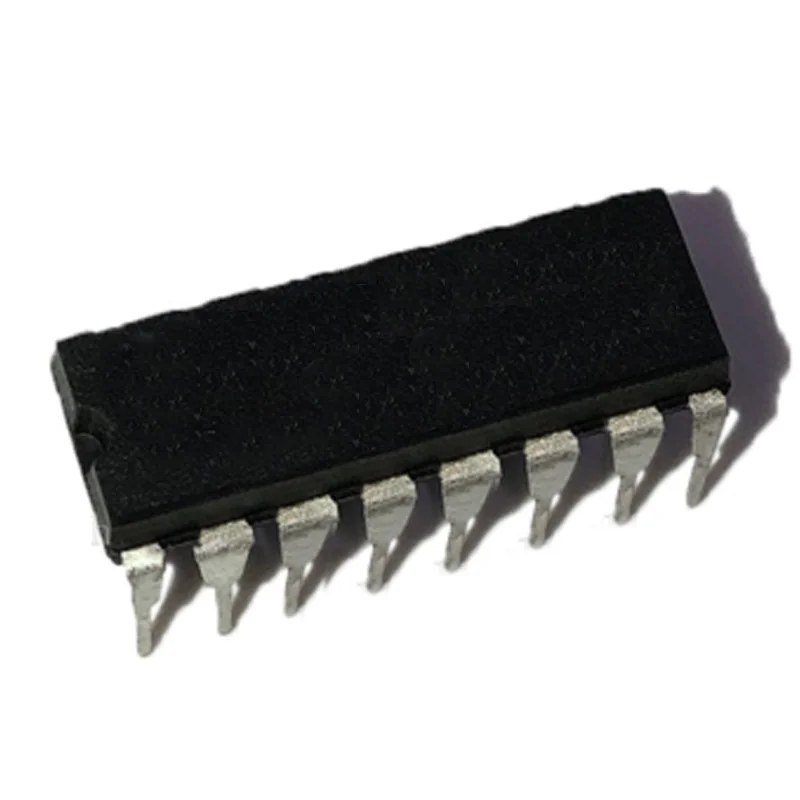

CI PCF8574 Expansor I2C 8 Portas
R$ 30,05
O PCF8574 é um expansor de portas I2C de 8 bits, permitindo controle de até 8 portas com apenas dois pinos do microcontrolador. Funciona com tensões de 2,5V a 6V e é ideal para expansão de E/S remota em microcontroladores.
27 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
Circuito integrado PCF8574, expansor de I/O de 8 bits com interface I2C. O microcontrolador envia ou recebe bytes pelo barramento I2C (SDA e SCL), e cada bit corresponde a um dos 8 pinos de I/O do CI. Os pinos A0, A1 e A2 definem o endereço I2C do dispositivo. As portas são quasi-bidirecionais: a saída de nível alto aciona um pull-up fraco interno, permitindo uso como entrada sem registrador de direção. Resistores de pull-up externos de 4K7 a 10K são necessários nas linhas SDA e SCL.
Características Técnicas
- Interface: I2C
- Portas de I/O: 8 (quasi-bidirecionais)
- Endereços disponíveis: 8 (definidos por A0, A1, A2) — até 8 unidades no mesmo barramento
- Tensão de alimentação: 2,5 V a 6 V
- Pull-up SDA/SCL: Externos necessários (4K7 a 10K recomendado)
- Encapsulamento: DIP-16
Aplicações Típicas
- Backpack I2C para displays LCD de 16×2 e 20×4
- Expansão de portas de saída para controle de LEDs e relés com economia de pinos
- Leitura de teclados matriciais com I2C
- Expansão de I/O em projetos com Arduino, ESP32 e ESP8266 com pinos limitados
