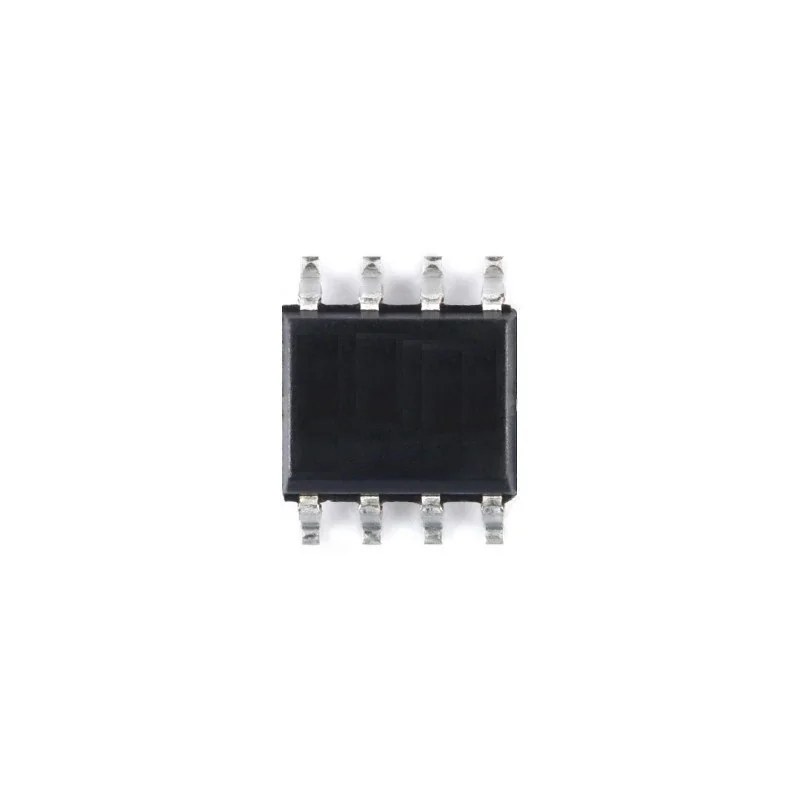

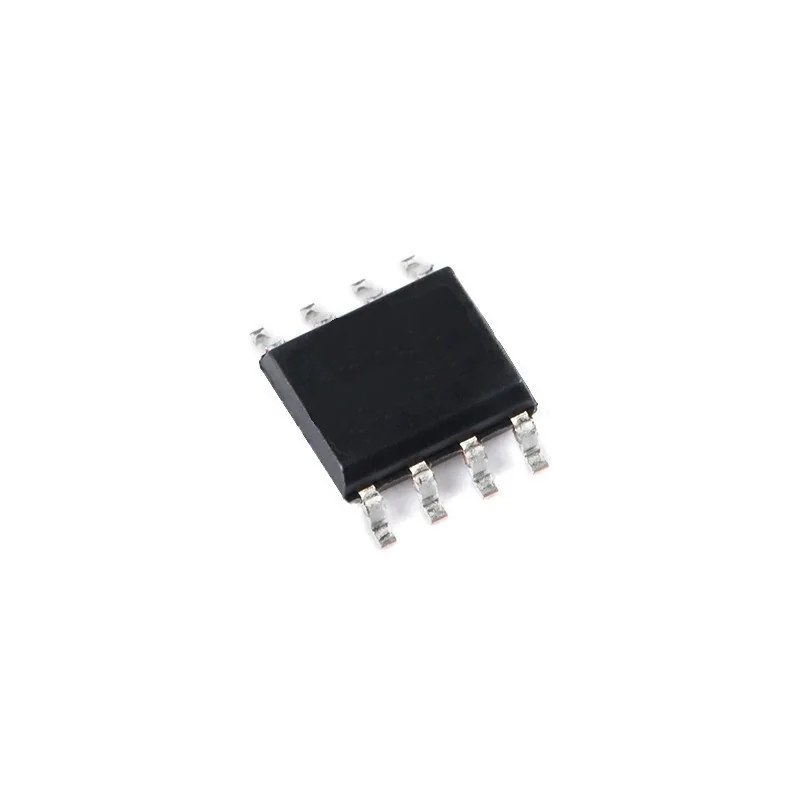

CI NE555 SMD Temporizador de Precisão
R$ 1,17
O CI Ne555 SMD é um temporizador de precisão versátil, ideal para circuitos de timers e osciladores. Usado em sistemas de alarme, automação e biometria, permite controle de tempo e frequência com resistores e capacitores simples.
6 in stock (can be backordered)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Description
Funcionamento
O NE555 é um CI temporizador de precisão com três modos de operação: monoestável (gera um pulso de duração definida por RC externo), astável (oscilador de frequência definida por RC externo) e biestável (flip-flop com pinos de trigger e reset). O tempo de disparo e a frequência de oscilação são determinados pelos valores de resistores e capacitores externos. Esta versão em encapsulamento SMD ocupa menos espaço em PCB em relação à versão DIP-8.
Características Técnicas
- Tensão de alimentação: 4,5 a 15 V
- Corrente de saída máxima: 200 mA
- Faixa de frequência de operação: DC a 500 kHz (astável)
- Encapsulamento: SMD (SOT-23-5 ou SOP-8, conforme fabricante)
- Temperatura de operação: 0 a 70 °C (versão NE)
Aplicações Típicas
- Geradores de PWM e controle de duty cycle
- Temporização de alarmes e relés por intervalo de tempo
- Osciladores de áudio e sinais de clock de baixa frequência
