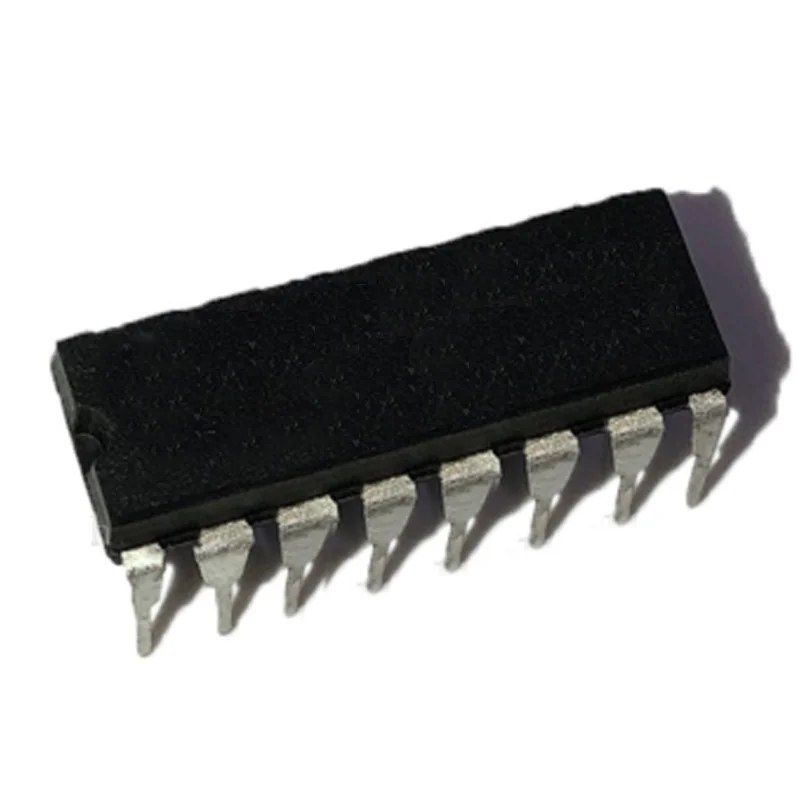

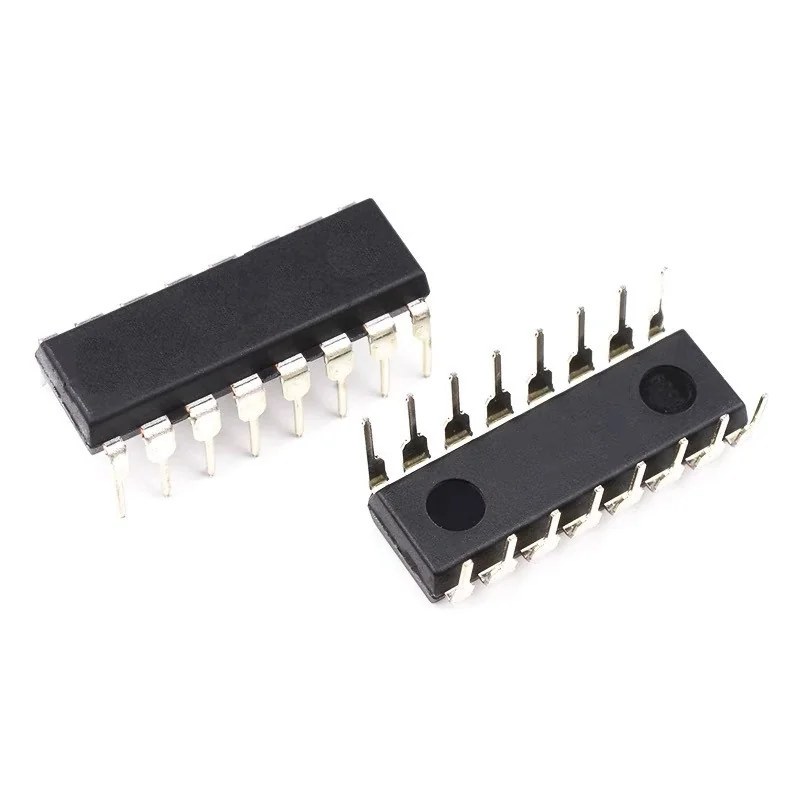

CI 74HC595 Shift Register 8 Bits
R$ 3,59
O circuito integrado 74HC595 é um registrador de deslocamento de 8 bits, usado para controle de LEDs, displays de 7 segmentos e matrizes de LEDs. Ele permite controlar 8 saídas simultâneas a partir de uma entrada serial, sendo ideal para projetos que exigem expansão de portas.
40 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
Circuito integrado 74HC595, registrador de deslocamento serial-paralelo de 8 bits (SIPO — Serial-In Parallel-Out) com latch de saída e saída serial para encadeamento. Os dados são carregados serialmente no registrador de deslocamento pelo pino DS sincronizado ao clock SHCP. Ao pulsar o latch STCP, os dados são transferidos para as 8 saídas paralelas Q0-Q7. A saída serial Q7′ permite encadear múltiplos ICs (daisy chain) para expandir saídas adicionais com os mesmos 3 pinos de controle.
Características Técnicas
- Tipo: Registrador de deslocamento SIPO (Serial-In Parallel-Out)
- Largura: 8 bits
- Saídas: 8 paralelas (Q0-Q7) + 1 serial (Q7′ para daisy chain)
- Interface: SPI-compatível (MOSI + clock + latch)
- Tensão de operação: 2 V a 6 V
- Encapsulamento: DIP-16
Aplicações Típicas
- Controle de LEDs individuais e matrizes de LED
- Acionamento de displays de 7 segmentos com economia de pinos
- Expansão de portas de saída digitais em Arduino, ESP32 e PIC
- Encadeamento de múltiplos ICs para controlar 16, 24 ou mais saídas com 3 pinos
