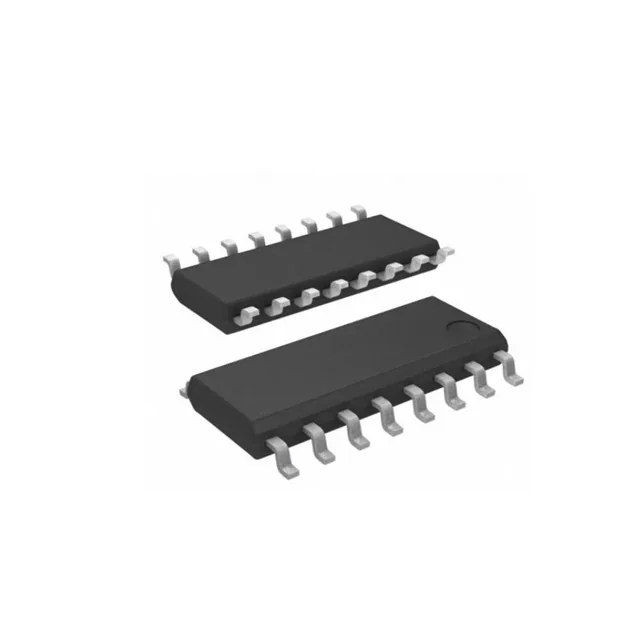

CI MAX232DR Conversor RS-232 para TTL/CMOS SMD
R$ 2,95
O MAX232DR é um CI conversor RS-232 para CMOS/TTL, essencial para comunicação serial entre dispositivos com diferentes portas seriais. Inclui dois conversores e capacitores internos, ideal para microcontroladores e automação.
10 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
O MAX232DR é um conversor bidirecional de nível lógico entre RS-232 e TTL/CMOS. Internamente, bombas de carga com capacitores externos elevam a alimentação de 5 V para gerar as tensões ±8 V exigidas pelo padrão RS-232, sem fonte auxiliar negativa. Possui dois drivers (TTL para RS-232) e dois receptores (RS-232 para TTL) independentes.
Características Técnicas
- Tensão de alimentação: 5 V
- Número de drivers/receptores: 2T / 2R
- Padrão de interface: RS-232 (EIA/TIA-232)
- Tensão de saída RS-232: ±8 V típico
- Encapsulamento: SO-16 (SMD)
- Capacitores externos: 4 x 100 nF (carga de bomba)
Aplicações Típicas
- Conexão de microcontroladores e sistemas embarcados a equipamentos com porta serial RS-232
- Interface de CLPs com computadores via porta COM
- Adaptação de instrumentos industriais com RS-232 para lógica TTL
