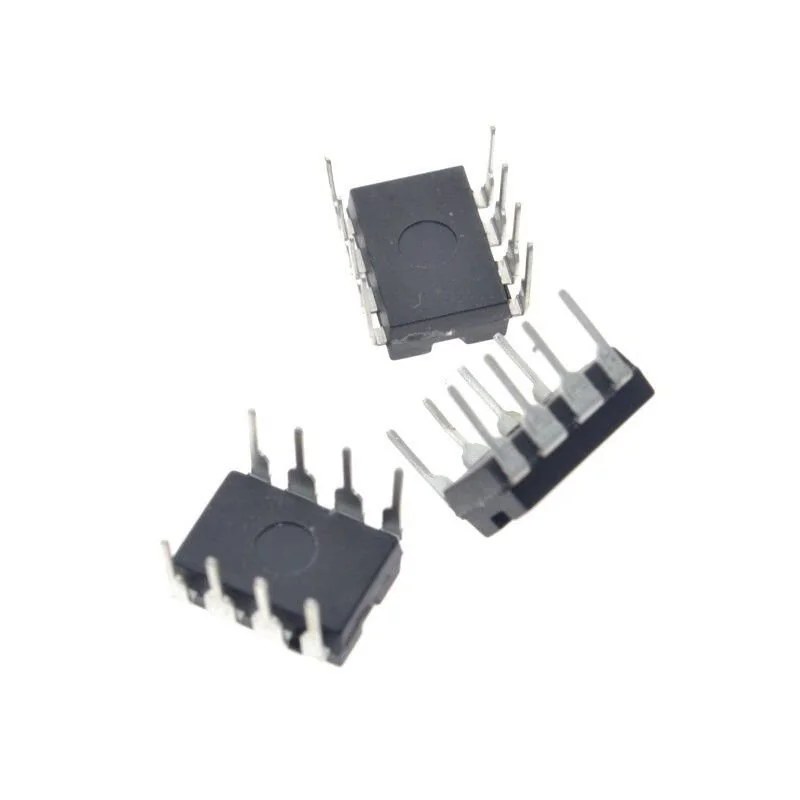

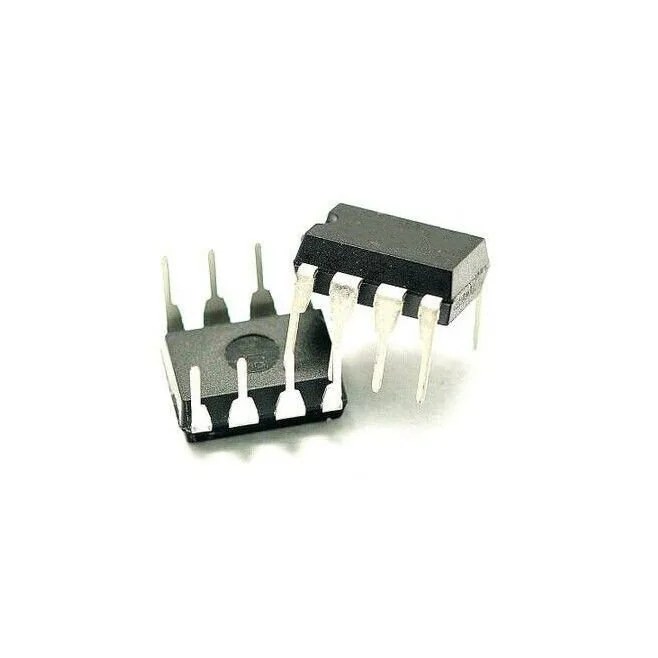

CI NE555 / LM555 Temporizador de Precisão
R$ 1,21
O CI Ne555 Lm555 é um temporizador de precisão amplamente utilizado em circuitos eletrônicos. Ideal para sistemas de alarme, automação residencial e automóveis, ele opera em modos time-delay e mono-stable, controlando o tempo com um resistor e capacitor. No modo a-stable, a frequência é ajustada com dois resistores e um capacitor.
36 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
CI temporizador de precisao com tres modos de operacao: monoestavel (gera pulso de duracao definida por RC externo), astavel (gera onda quadrada com frequencia e duty cycle definidos por dois resistores e um capacitor) e biestavel (flip-flop SR acionado por threshold e trigger). Internamente possui comparadores, divisor resistivo de referencia e flip-flop de saida com driver de corrente.
Características Técnicas
- Encapsulamento: DIP-8
- Tensao de alimentacao: 4,5V a 15V (NE555) ou 4,5V a 16V (LM555)
- Corrente de saida: ate 200mA
- Frequencia de operacao: DC a aprox. 300kHz
- Temperatura de operacao (NE555): 0 graus C a +70 graus C
- Quantidade: 1 unidade
Aplicações Típicas
- Temporizadores, geradores de delay e osciladores em circuitos analogicos
- Geracao de sinal PWM simples para controle de velocidade de motores
- Circuitos de alarme, biometria e RFID com logica de temporização
