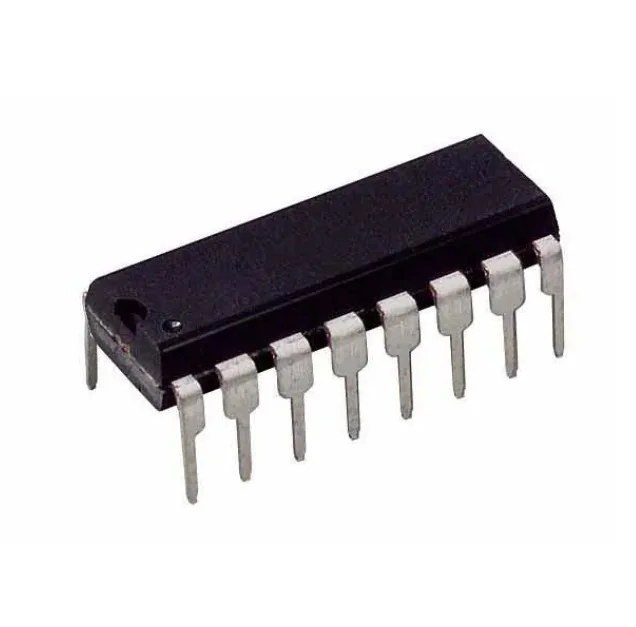

CI 74LS139 Dual Decodificador 2-para-4 DIP-16
R$ 3,80
O 74LS139 é um decodificador/demultiplexador de 2 para 4 linhas em encapsulamento DIP16. Com duas entradas de seleção, ativa uma das quatro saídas. Operando com 5V, é ideal para controle de dispositivos e decodificação de endereços em sistemas digitais.
4 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
CI TTL com dois decodificadores 2-para-4 totalmente independentes. Cada seção possui duas entradas de seleção (A, B), quatro saídas ativas em nível baixo (Y0–Y3) e uma entrada de habilitação independente (E, ativo baixo). Quando E = 1 (desabilitado), todas as saídas da seção ficam em nível alto independentemente das entradas de seleção. As duas seções podem operar simultaneamente ou separadamente, conforme os pinos E de cada uma.
Características Técnicas
- Seções: 2 decodificadores 2-para-4 independentes
- Entradas de seleção: A, B por seção
- Saídas: Y0–Y3 ativas em nível baixo por seção
- Habilitação: E independente por seção (ativo baixo)
- Família: TTL 74LS
- Alimentação: 5 V
- Encapsulamento: DIP-16
Aplicações Típicas
- Decodificação de dois bits de endereço para seleção de periférico
- Seleção de banco de memória em sistemas com microprocessador
- Geração de sinais de seleção de chip (CS) em barramentos
- Expansão de saídas digitais em sistemas de controle
