Sensor Hall KY-003

Descrição

Funcionamento

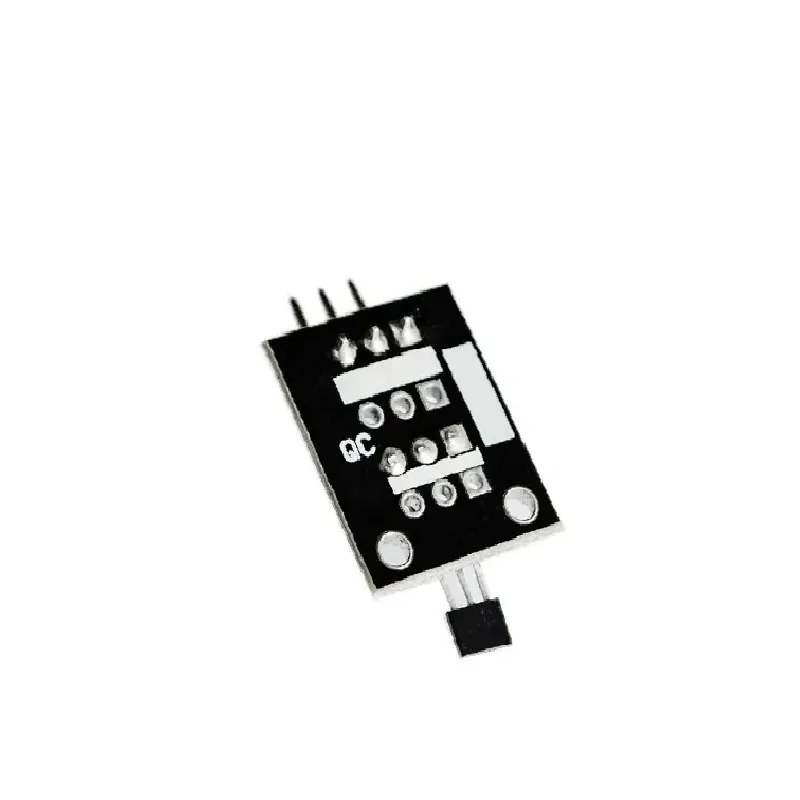

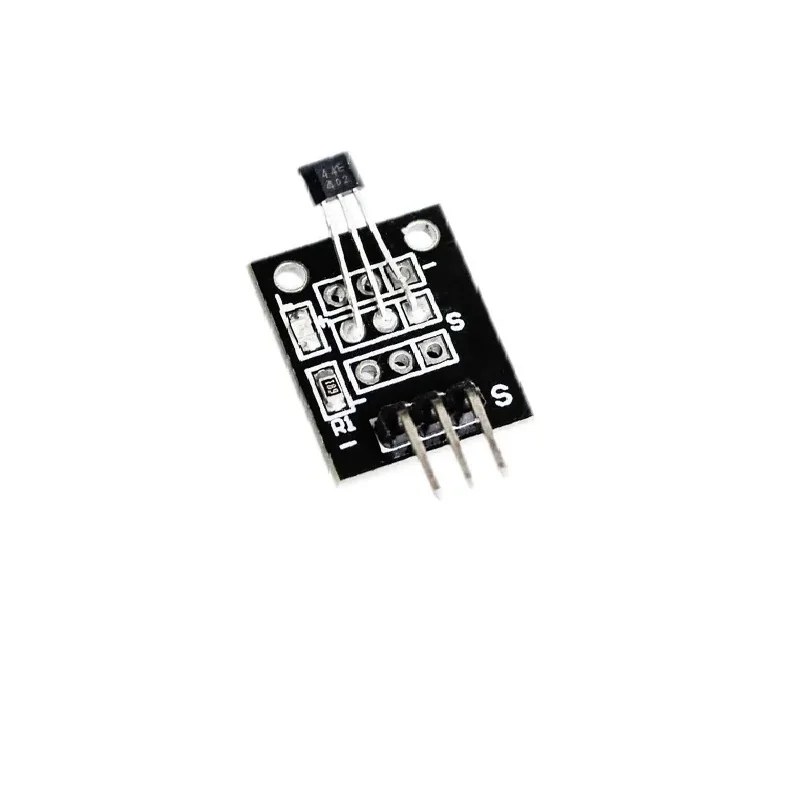

Módulo com sensor de efeito Hall que detecta a presença e polaridade de campos magnéticos. O chip interno compara o campo detectado com um limiar fixo e emite saída digital: nível alto na ausência de campo e nível baixo (ou invertido, conforme variante) na presença de polo magnético suficientemente próximo. A detecção é sem contato físico e sem desgaste mecânico.

Características Técnicas

• Tensão de operação: 3,3 V a 5 V
• Saída: digital (0/1)
• Pinos: 3 (VCC, GND, OUT)
• LED indicador: sim (indica detecção)
• Campo mínimo detectável: ~35 mT (típico para o chip 3144)
• Dimensões do módulo: 28 x 15 mm (aprox.)

Aplicações Típicas

• Detecção de proximidade magnética sem contato
• Contadores de rotação (encoder com imã)
• Detecção de posição de portas, gavetas e tampas
• Sensores de fim de curso magnético em robôs e automação
