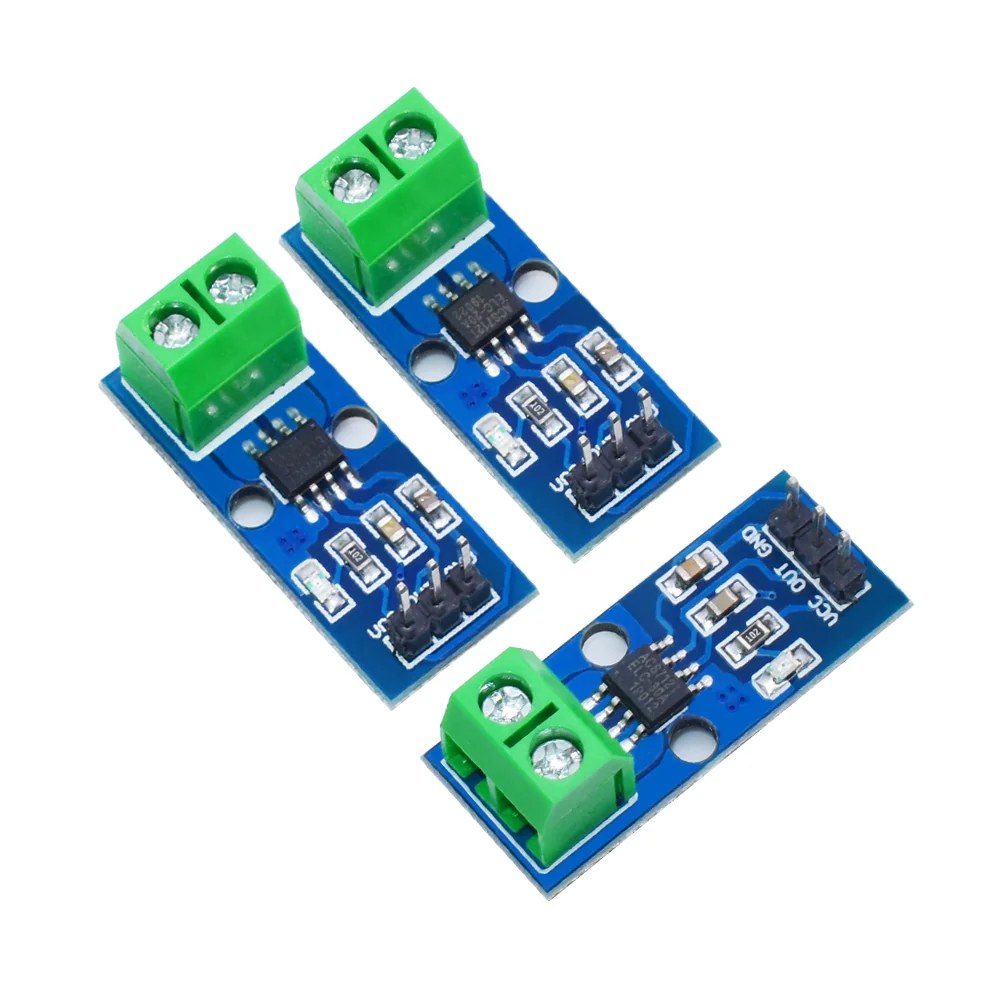

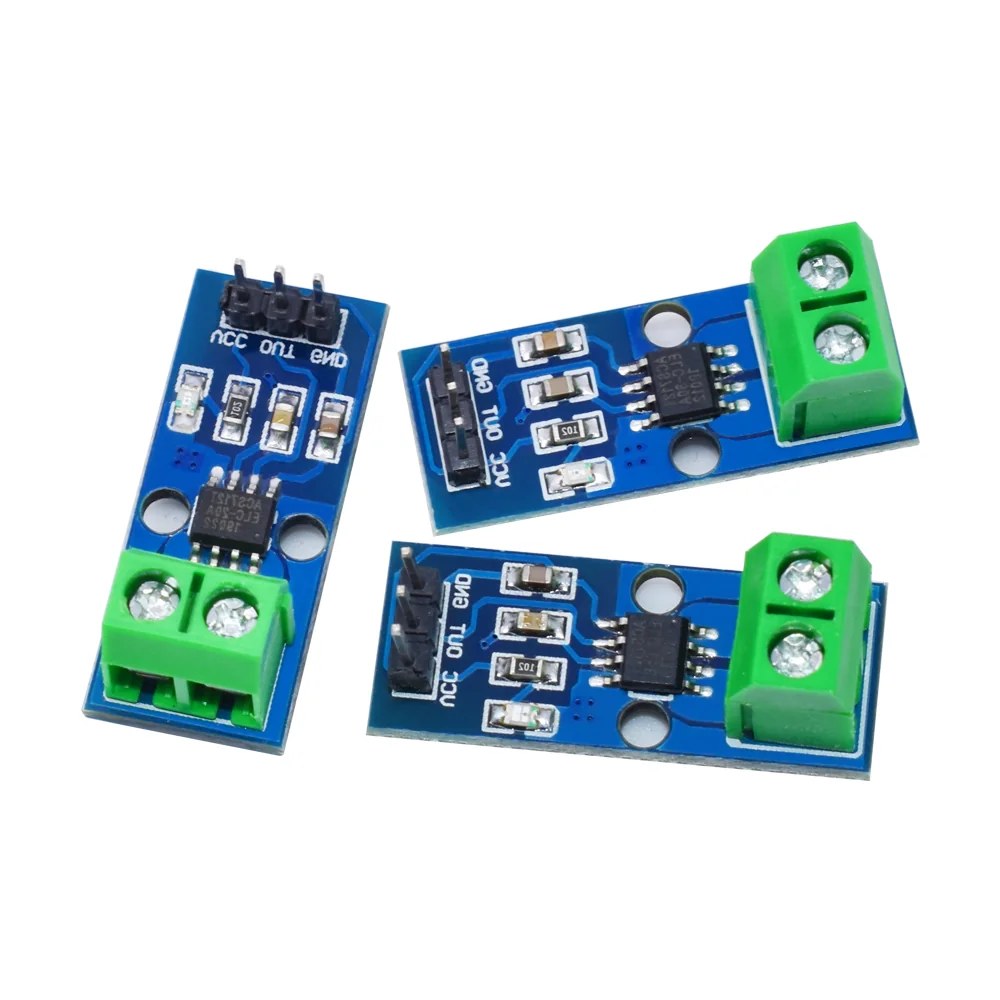

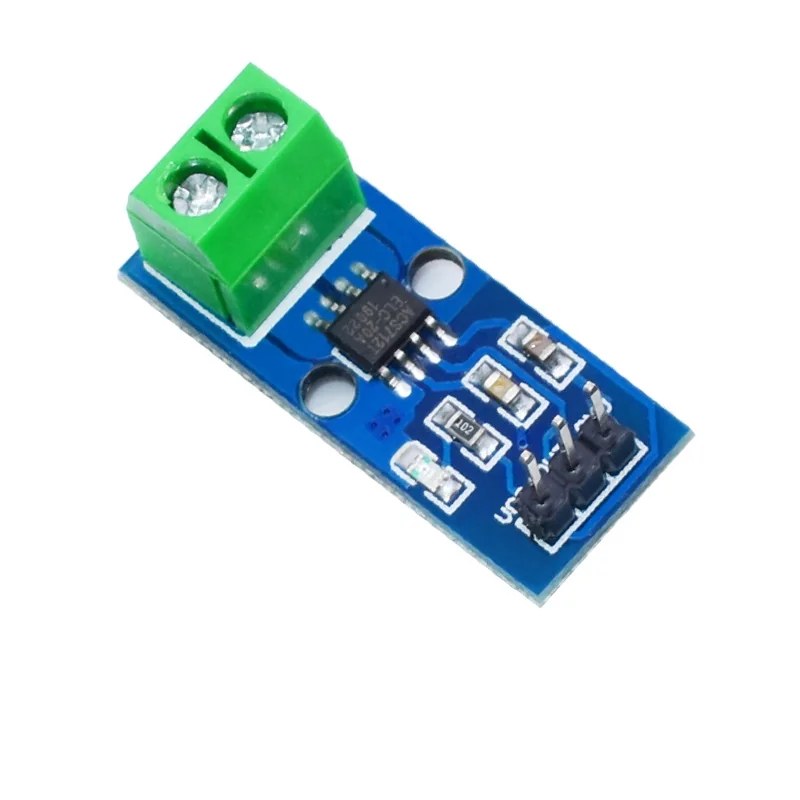

Módulo Sensor de Corrente ACS712 ±20A

Descrição

Funcionamento

Módulo baseado no CI ACS712 da Allegro, que utiliza efeito Hall para medir corrente AC ou DC de forma isolada. A corrente a ser medida passa pelo trilha de cobre interna do CI; o campo magnético gerado é detectado pelo sensor Hall integrado, que gera tensão de saída analógica proporcional à corrente. Em 0 A, a saída é de 2,5 V (ponto médio); correntes positivas elevam a tensão e correntes negativas a reduzem, com sensibilidade de 100 mV/A (versão ±20 A).

Características Técnicas

• CI: ACS712
• Faixa de medição: -20 A a +20 A
• Sensibilidade: 100 mV/A
• Tensão de saída em 0 A: 2,5 V
• Tensão de alimentação: 5 V DC
• Interface: saída analógica
• Isolação: galvânica (2,1 kV RMS)
• Quantidade: 1 unidade

Aplicações Típicas

• Monitoramento de corrente em motores e atuadores
• Proteção de sobrecorrente em sistemas embarcados
• Medição de corrente em fontes e conversores DC
