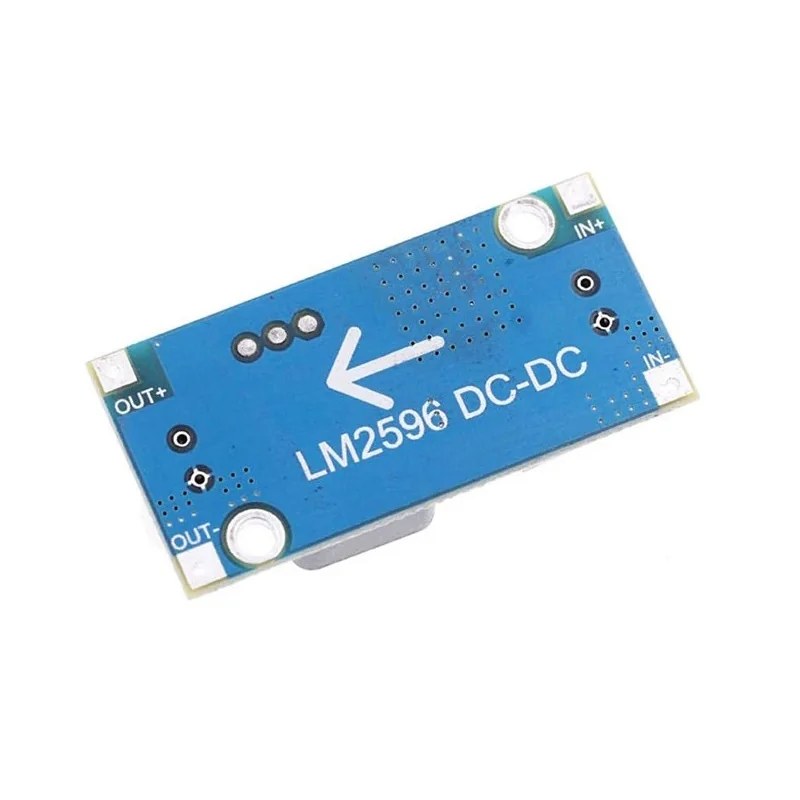

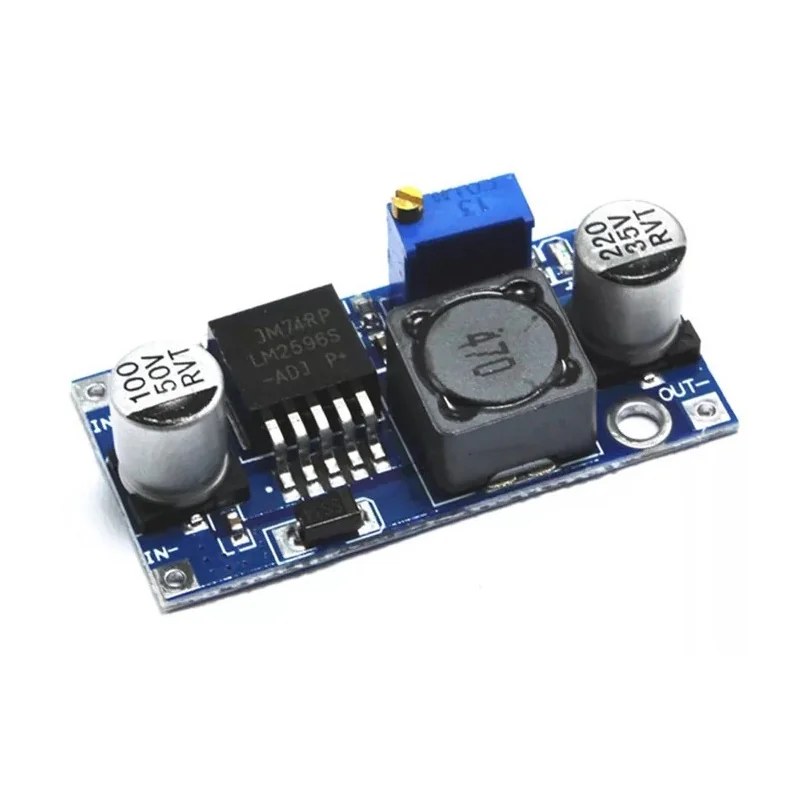

Módulo Regulador DC-DC Step-Down LM2596 Ajustável
R$ 8,43
O LM2596 é um regulador de tensão DC-DC step-down, conhecido por sua alta eficiência. Converte tensões de entrada de 3V a 40V para uma saída regulada ajustável. Suporta correntes de até 5A, ideal para projetos que exigem conversão de energia eficiente.
Disponível por encomenda
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
Módulo conversor buck baseado no LM2596, que reduz a tensão de entrada DC por chaveamento a 150 kHz com controle PWM. O indutor e capacitor de saída filtram a tensão chaveada para produzir DC regulado. A tensão de saída é ajustada por potenciômetro multivolta que varia o divisor resistivo de realimentação.
Características Técnicas
- Chip: LM2596
- Topologia: buck (step-down)
- Tensão de entrada: 4,5 V a 40 V
- Tensão de saída ajustável: 1,25 V a 37 V
- Corrente de saída máxima: 3 A
- Frequência de chaveamento: 150 kHz
- Eficiência típica: 75% a 88%
Aplicações Típicas
- Redução de tensão de bateria ou fonte não regulada para alimentar módulos 5 V ou 3,3 V
- Fonte ajustável de bancada para prototipagem
- Conversão de 12 V ou 24 V para tensões menores em sistemas embarcados
