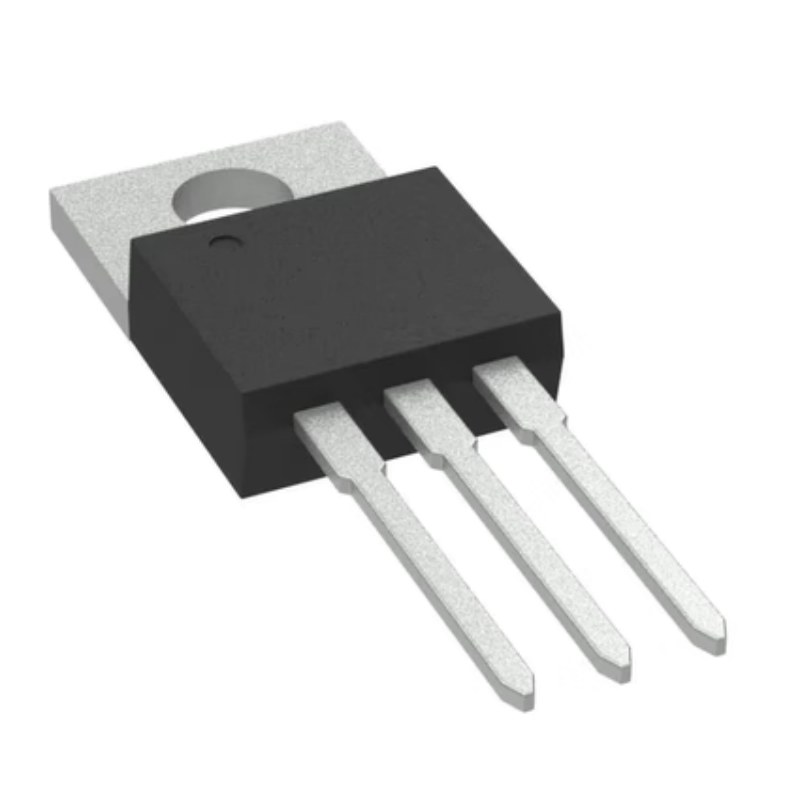

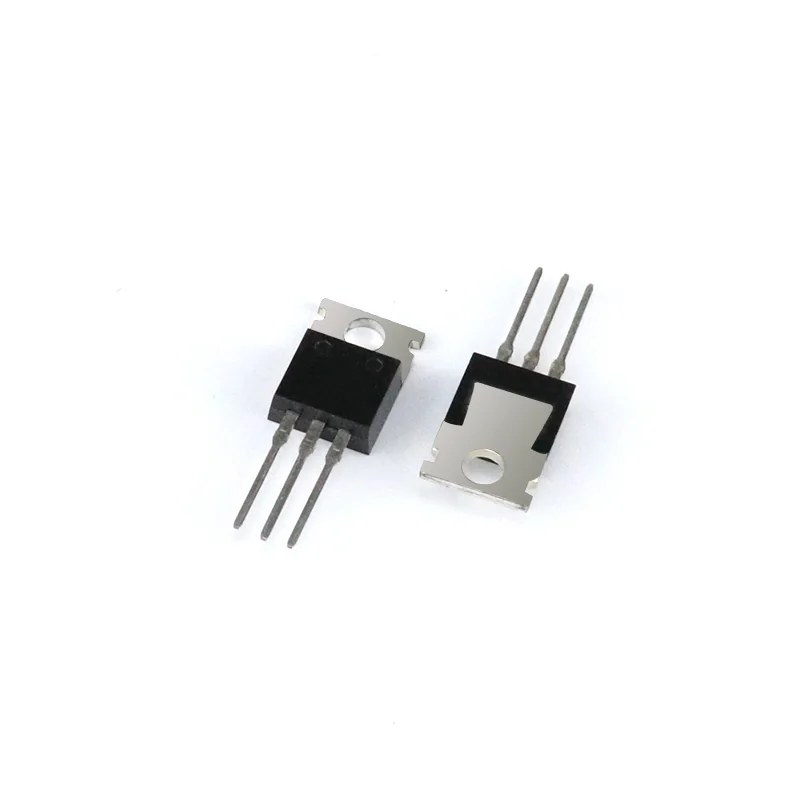

CI Regulador de Tensão LM7809 9V 1A TO-220
R$ 2,78
O LM7809 é um regulador de tensão linear que fornece 9V estáveis a partir de uma fonte não regulada. Suporta até 1A de corrente e possui proteção térmica. Com encapsulamento TO-220, é ideal para fontes de alimentação reguladas e dispositivos que requerem tensão confiável.
46 in stock (can be backordered)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Description
Funcionamento
O LM7809 é um regulador de tensão linear positivo da série 78xx com saída fixa de 9 V. Internamente utiliza um transistor de passagem em série com um amplificador de erro e referência de banda proibida. Possui proteção térmica de desligamento e limitação de corrente de curto-circuito. Requer capacitores de desacoplamento nas entradas e saída para estabilidade.
Características Técnicas
- Tensão de saída: 9 V (fixo)
- Corrente máxima de saída: 1 A
- Tensão de entrada: 11 V a 35 V (típico para saída de 9 V)
- Dropout: ~2 V típico
- Proteção: térmica e contra curto-circuito
- Encapsulamento: TO-220
Aplicações Típicas
- Fontes de alimentação reguladas de 9 V para módulos e circuitos eletrônicos
- Alimentação de amplificadores operacionais e circuitos analógicos que operem em 9 V
- Regulação de tensão em adaptadores de energia de baixa potência
