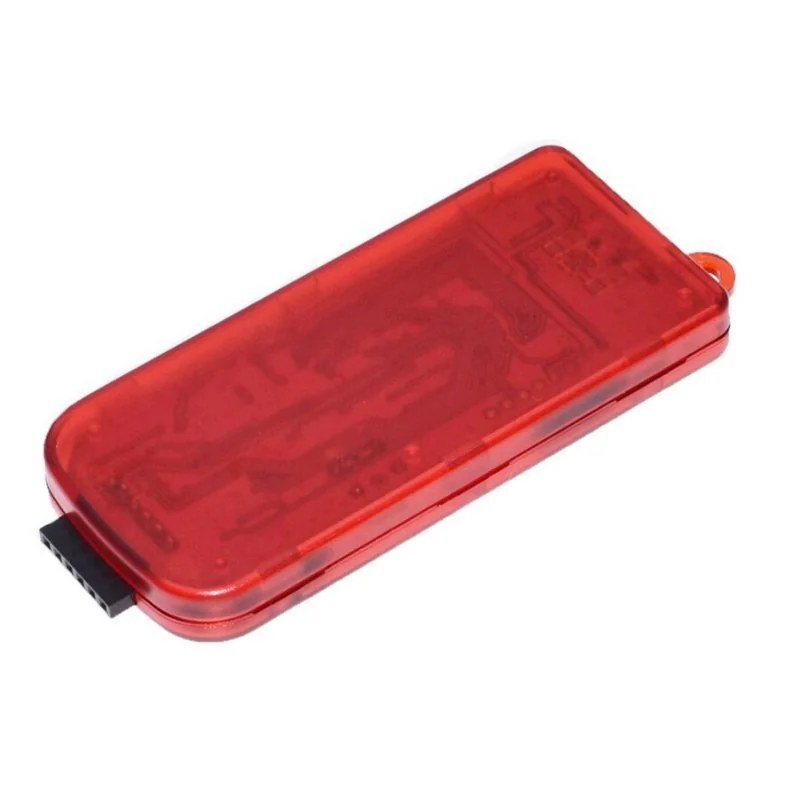

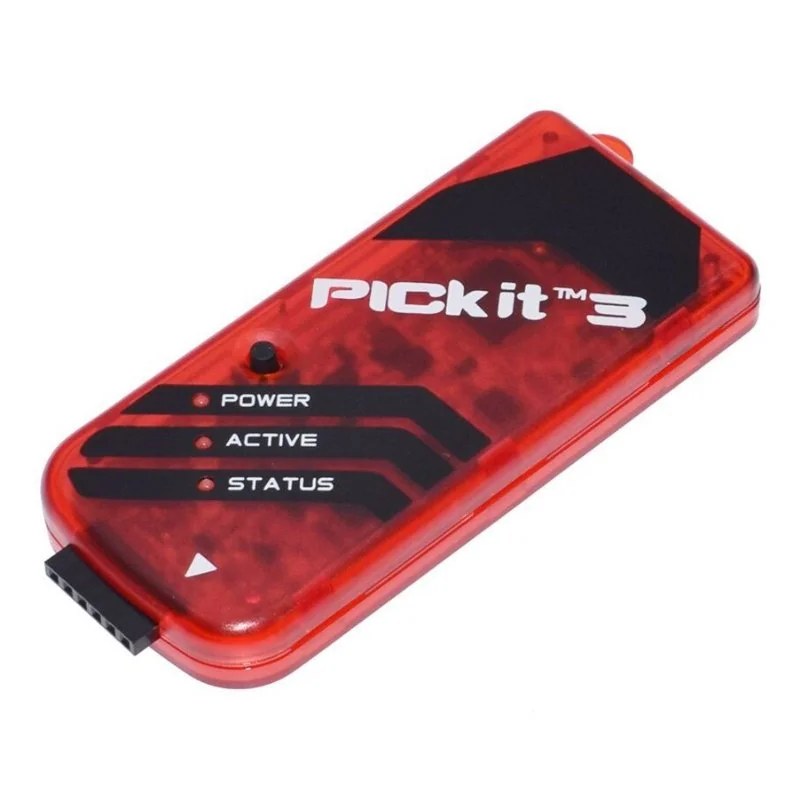

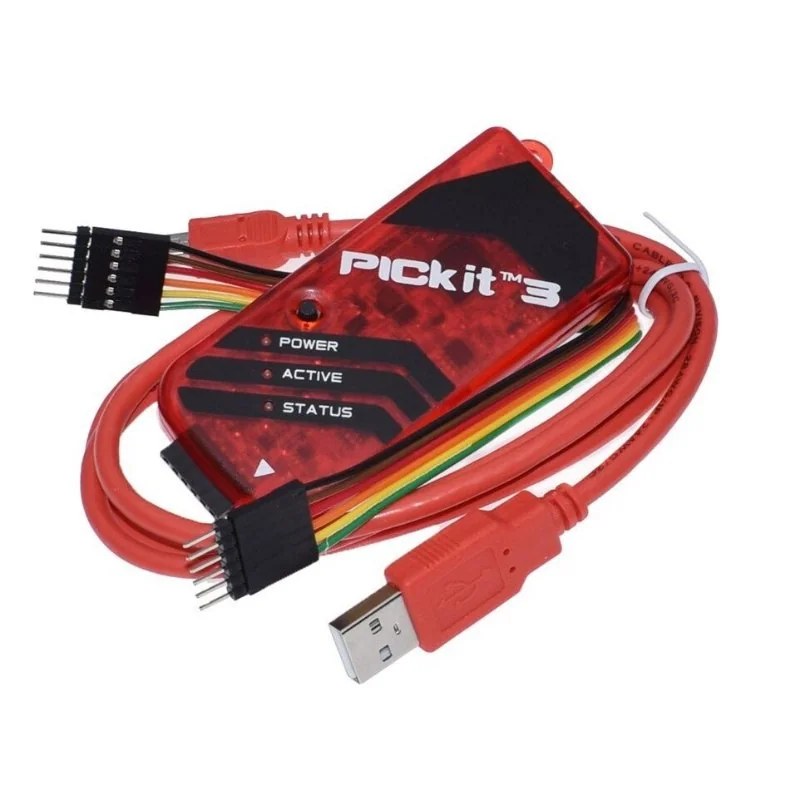

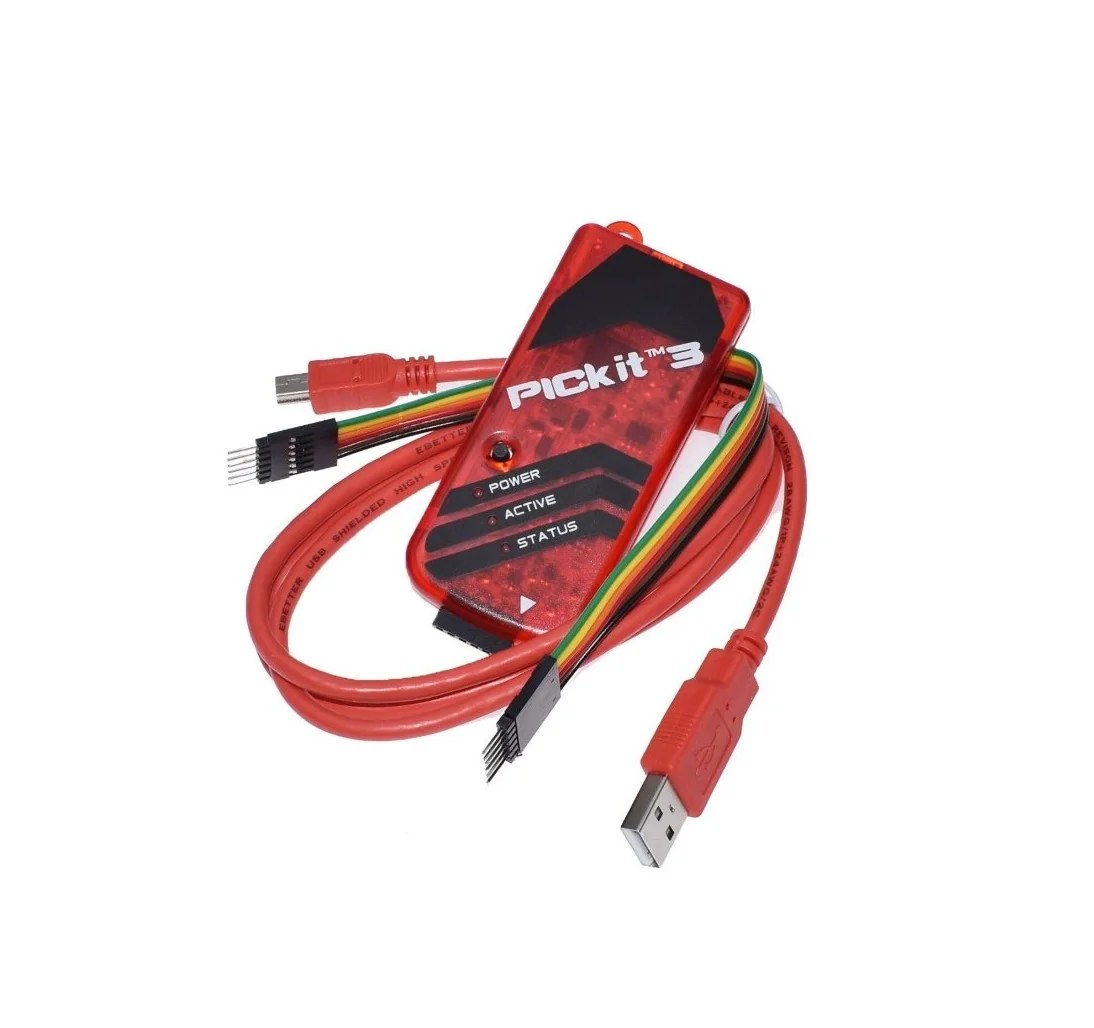

Gravador PICkit 3 USB para Microcontroladores PIC

Descrição

Funcionamento

Programador e depurador in-circuit (ICD) para microcontroladores PIC e dsPIC da Microchip, conectado ao PC por USB. Acessa o alvo via ICSP através de conector de 6 pinos (RJ-11 ou macho 2,54 mm). Suporta o recurso Programmer-to-Go para gravar dispositivos sem PC após armazenar o firmware internamente. Compatível com a IDE MPLAB X para depuração em tempo real.

Características Técnicas

• Interface com PC: USB (12 Mbit/s)
• Tensão de programação do alvo: 2,0 V a 6,0 V
• Programação: flash, EEPROM, configuração
• Flash suportado: até 512 KB (Programmer-to-Go)
• Interface com alvo: ICSP (6 pinos)
• Indicadores: LED alimentação, ocupado, erro
• Compatível com: MPLAB IDE, depuração em tempo real

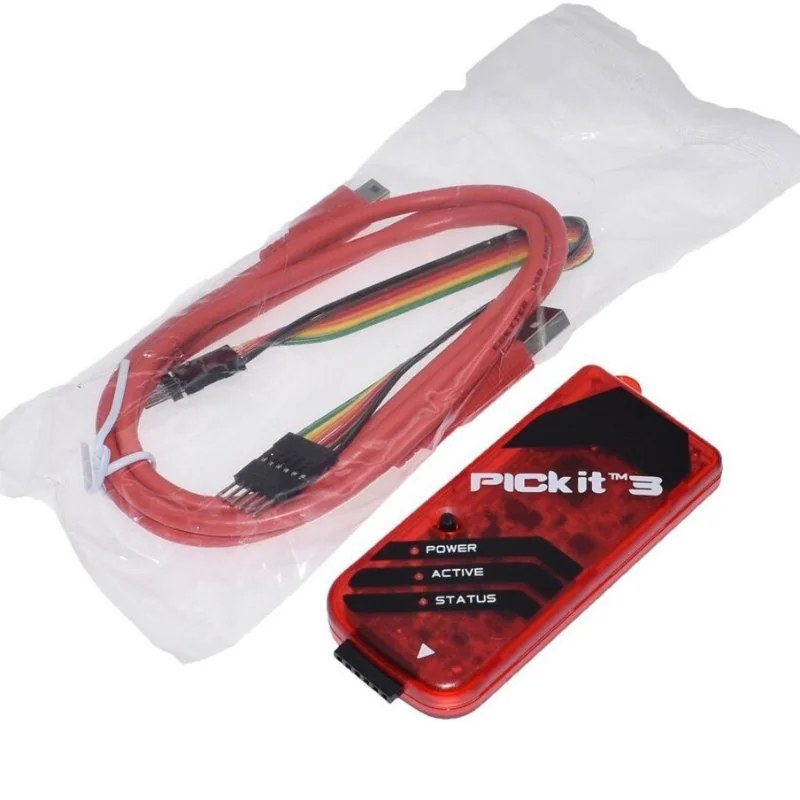

• Conteúdo: 1× PICkit 3, 1× cabo USB, 1× cabo de 6 pinos

Aplicações Típicas

• Gravação e depuração de microcontroladores PIC e dsPIC
• Programação in-circuit sem remoção do chip
• Desenvolvimento com MPLAB X IDE
