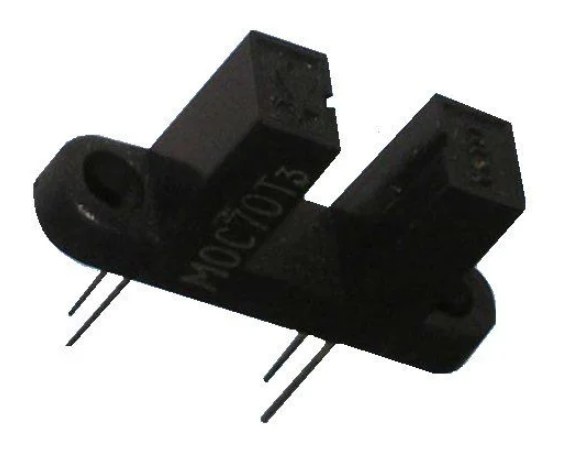

Sensor Óptico MOC70T3 para Encoder Rotativo

Descrição

Funcionamento

Optointerruptor em forquilha (slot óptico) da Fairchild/ON Semiconductor composto por LED infravermelho emissor e fototransistor receptor posicionados frente a frente em invólucro plástico com abertura central. Quando um disco encoder com abas ou ranhuras passa pelo slot, o feixe IR é interrompido periodicamente, gerando pulsos no coletor do fototransistor contados pelo microcontrolador para calcular posição ou velocidade de rotação.

Características Técnicas

• Fabricante/chip: Fairchild/ON Semiconductor MOC70T3
• Tipo: optointerruptor em forquilha
• Emissor: LED IR (~950 nm)
• Receptor: fototransistor NPN
• Largura do slot: 3 mm
• Tensão de coletor-emissor máxima (VCE): 30 V
• Corrente de coletor máxima: 20 mA
• Corrente direta do LED: 20 mA (típico)

Aplicações Típicas

• Encoders rotativos de motores e servos
• Tacômetros e sistemas de controle de velocidade
• Detectores de posição em impressoras, plotters e equipamentos CNC
