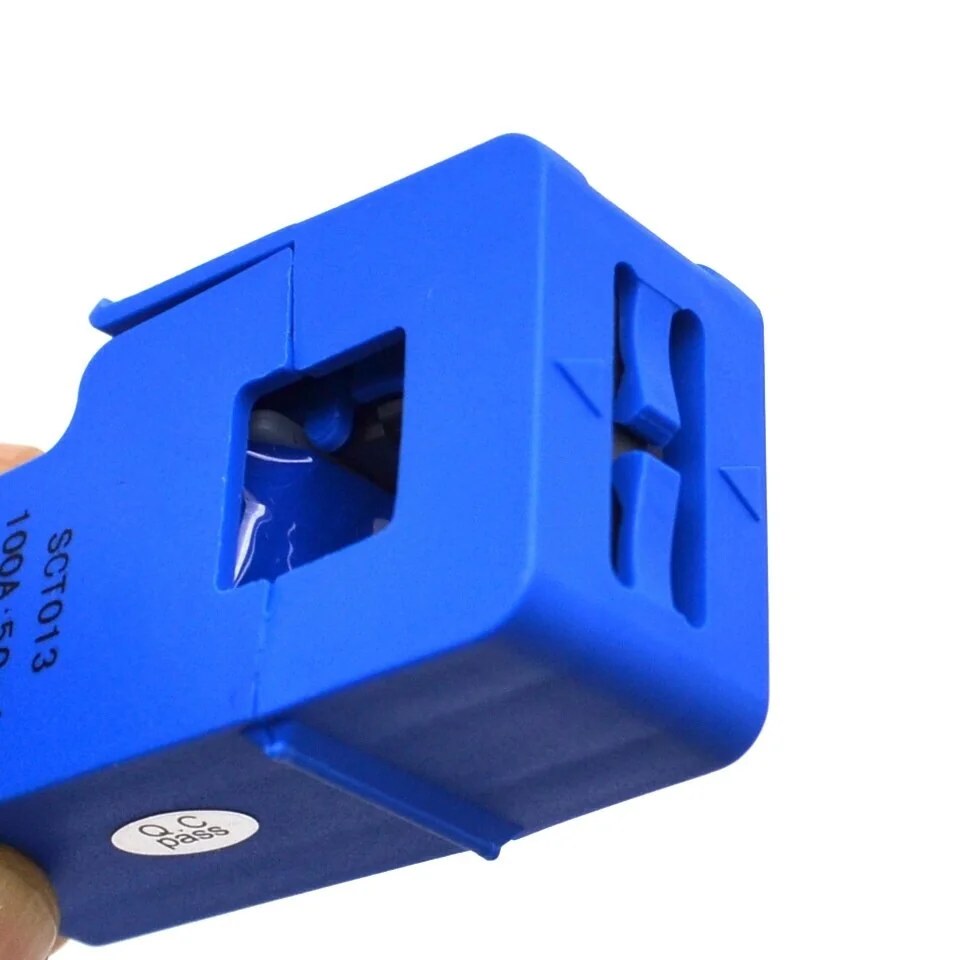

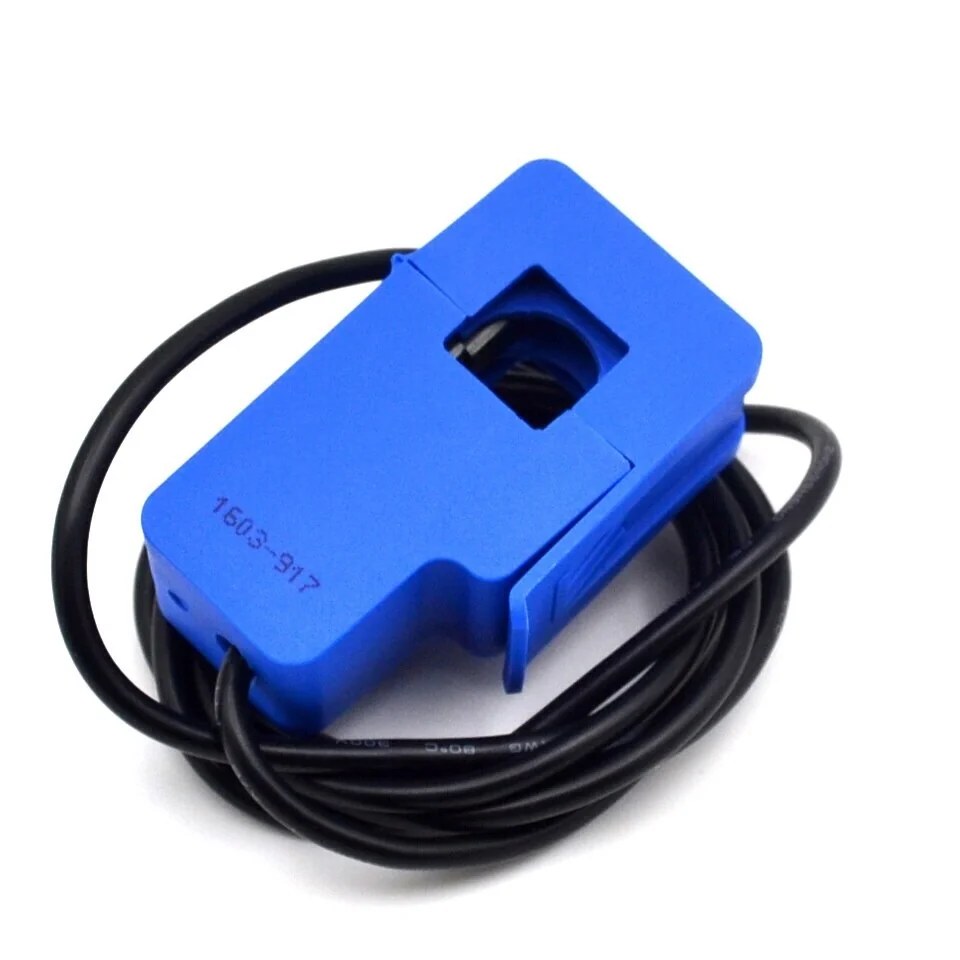

Sensor de Corrente Não Invasivo SCT013 30A AC

Description

Funcionamento

O SCT013 é um transformador de corrente split-core (núcleo dividido) para medição de corrente AC sem interrupção do circuito. O cabo do condutor a ser medido passa pelo núcleo do sensor; a corrente alternada no condutor induz uma corrente proporcional no enrolamento secundário do sensor. O sinal de saída (tensão ou corrente, dependendo do modelo) é proporcional à corrente no condutor primário e pode ser lido por uma entrada analógica de microcontrolador com circuito de condicionamento adequado (resistor de carga e offset de tensão).

Características Técnicas

• Fundo de escala: 30 A AC
• Tipo: transformador de corrente split-core (não invasivo)
• Sinal de saída: tensão proporcional (requer resistor de carga externo)
• Conector de saída: P2 (3,5 mm)
• Quantidade: 1 unidade

Aplicações Típicas

• Monitoramento de consumo elétrico AC em residências e equipamentos
• Medidores de energia DIY com Arduino e ESP
• Proteção de sobreccorrente em sistemas sem corte de circuito
