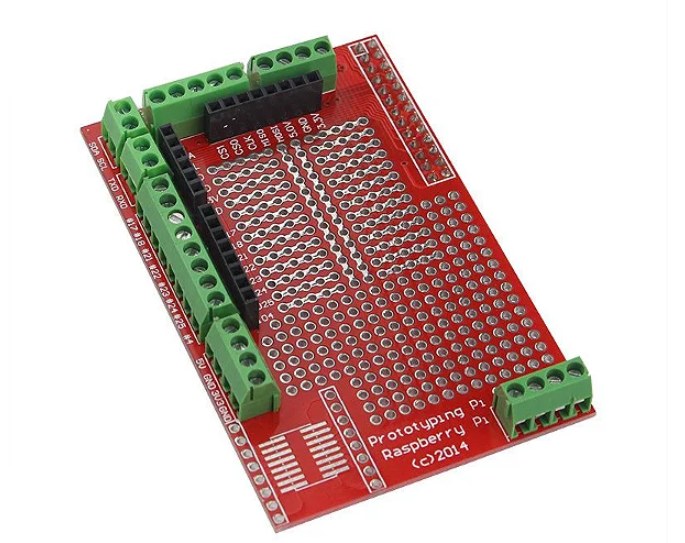

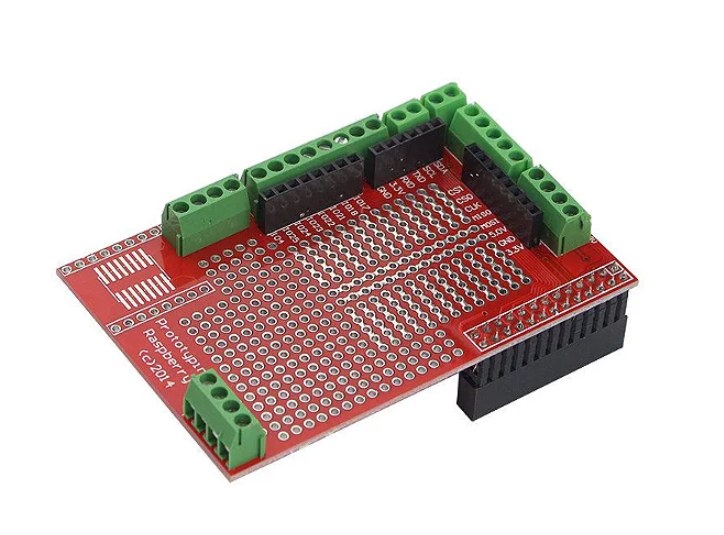

Proto Shield de Prototipagem para Raspberry Pi

Descrição

Funcionamento

Módulo que se encaixa sobre o header GPIO de 40 pinos da Raspberry Pi, disponibilizando área de ilhas de soldagem para montagem de circuitos personalizados diretamente integrados à placa. Inclui pontos de acesso a alimentação (3,3 V, 5 V e GND) ao longo da área útil e furos para componentes through-hole. Alguns modelos incluem mini protoboard removível e header para acesso aos pinos GPIO.

Características Técnicas

• Compatibilidade: Raspberry Pi com header GPIO de 40 pinos (modelos 2B, 3B, 3B+, 4B e similares)
• Área soldável: furos no padrão ilha, espaçamento 2,54 mm
• Pinos de alimentação: 3,3 V, 5 V, GND acessíveis
• Pinos GPIO: reproduzidos em header de 40 pinos
• Suporte a SMD: pads para componentes SMD em alguns modelos

Aplicações Típicas

• Desenvolvimento de HATs customizados para Raspberry Pi
• Interface entre GPIO da Raspberry Pi e circuitos de sensores e atuadores
• Montagens compactas semi-definitivas integradas à placa
