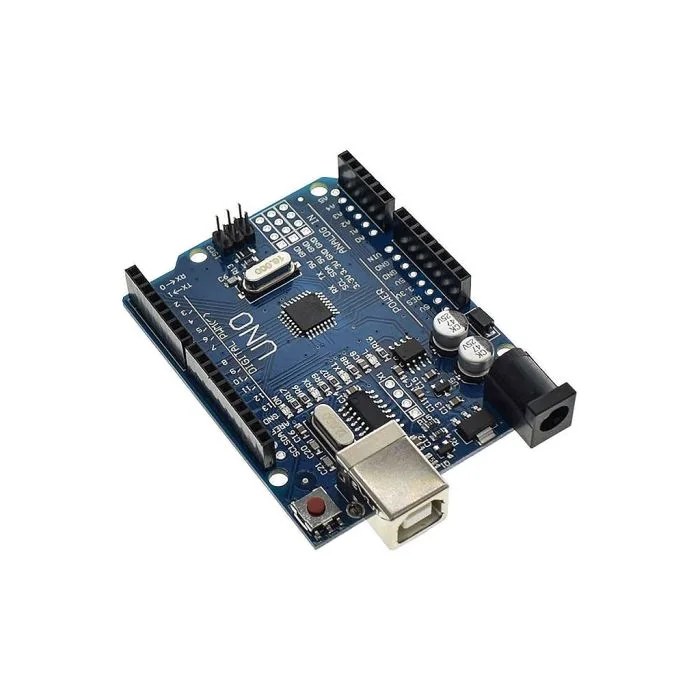

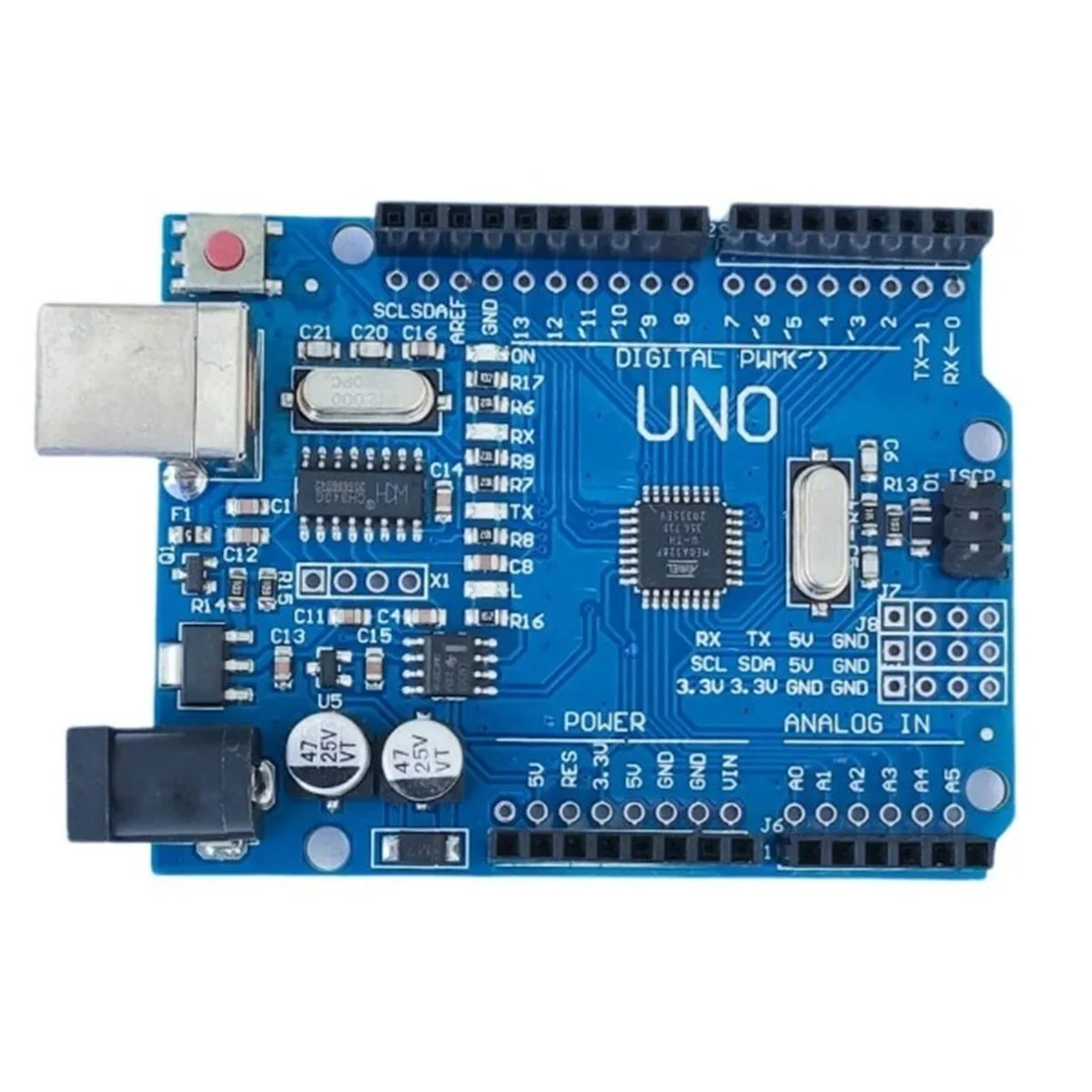

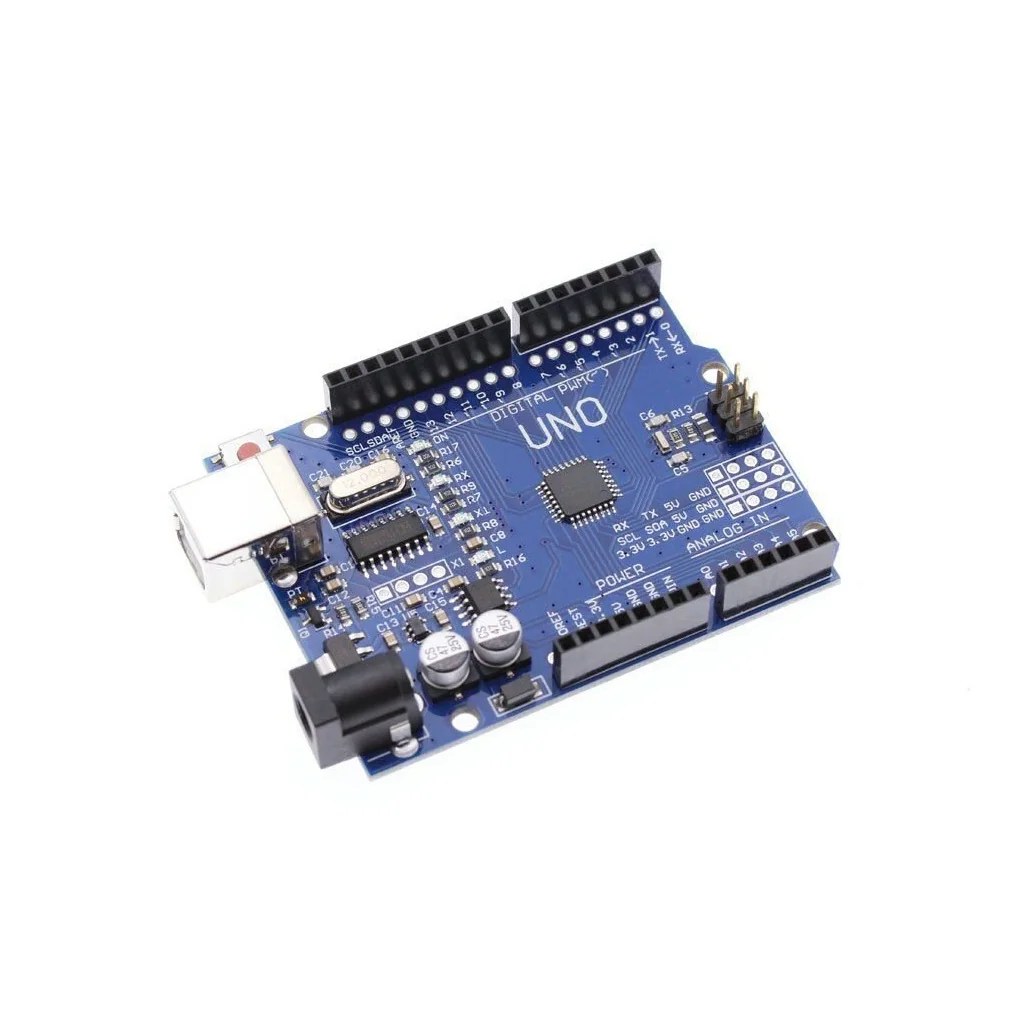

Placa Uno R3 ATmega328P Compatível Arduino

Description

Funcionamento

Placa de desenvolvimento baseada no microcontrolador AVR ATmega328P de 8 bits com clock de 16 MHz, seguindo o layout de hardware da revisão 3 da placa Uno original. A interface USB é implementada via chip conversor USB-serial, permitindo programação direta sem gravador externo. Regulador de tensão integrado aceita alimentação de 7 V a 12 V pelo conector P4 ou 5 V via USB.

Características Técnicas

• Microcontrolador: ATmega328P (8 bits, 16 MHz)
• Memória flash: 32 KB (0,5 KB usados pelo bootloader)
• SRAM: 2 KB / EEPROM: 1 KB
• Pinos digitais I/O: 14 (6 com PWM)
• Entradas analógicas: 6 (ADC 10 bits)
• Interfaces: UART, SPI, I2C
• Tensão de operação: 5 V
• Alimentação: 7–12 V (P4) ou 5 V (USB)

Aplicações Típicas

• Prototipagem eletrônica geral
• Robótica educacional e projetos maker
• Automação residencial de baixa complexidade
• Base para shields e módulos do ecossistema Arduino
