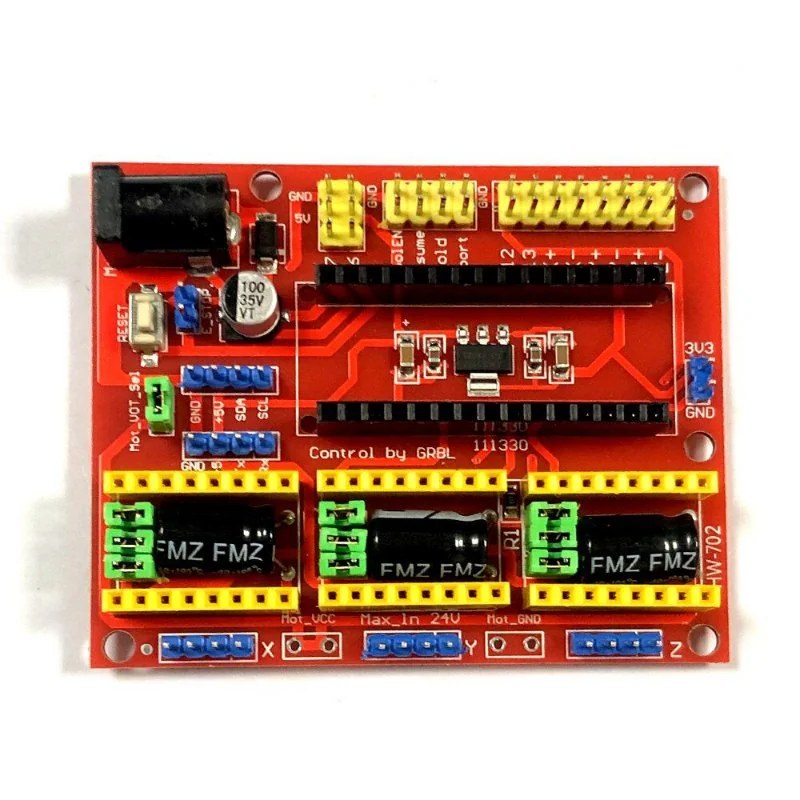

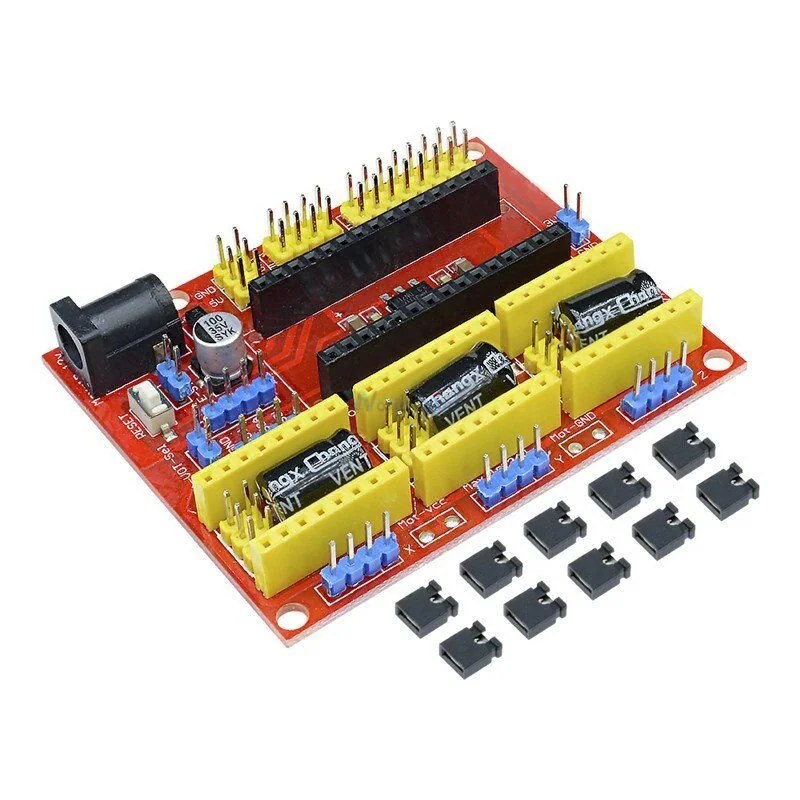

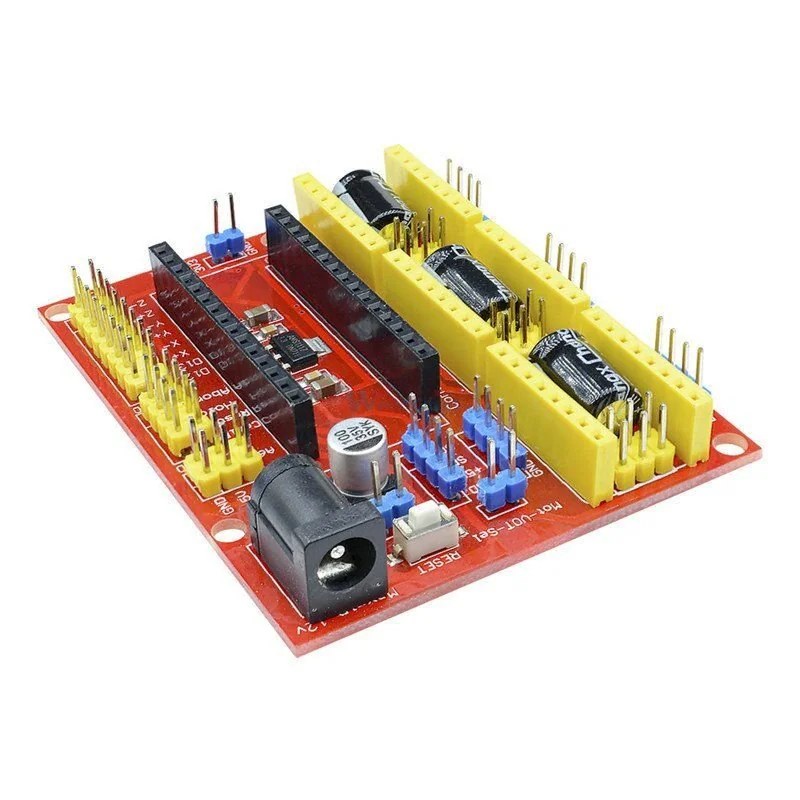

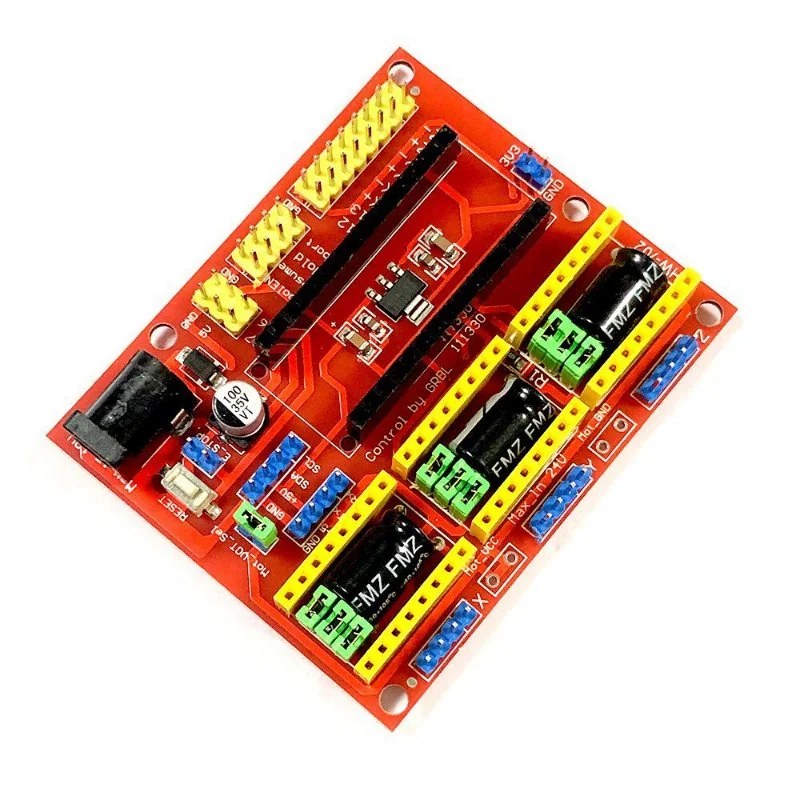

Placa CNC Shield V4 para Arduino Nano

Description

Funcionamento

Placa de expansão CNC Shield V4 projetada para Arduino Nano, com 3 soquetes para drivers de motor de passo (A4988, DRV8825 ou compatíveis). Aceita alimentação de 12V a 36V diretamente na placa, com conectores dedicados para fim de curso (2 por eixo), spindle e cooler. O formato compacto em relação ao Shield V3 para Uno é adequado para CNCs de menor porte.

Características Técnicas

• Compatibilidade de base: Arduino Nano
• Soquetes para drivers: 3 (X, Y, Z)
• Drivers compatíveis: A4988, DRV8825 e outros
• Alimentação: 12V a 36V
• Fim de curso: 2 conectores por eixo
• Conectores adicionais: Spindle, cooler
• Dimensões: 68 × 52 × 10 mm

Aplicações Típicas

• CNCs compactas e roteadores com firmware GRBL via Arduino Nano
• Projetos de 3 eixos com espaço reduzido para o controlador
• Upgrade de projetos de Arduino Nano para controle de motores de passo
