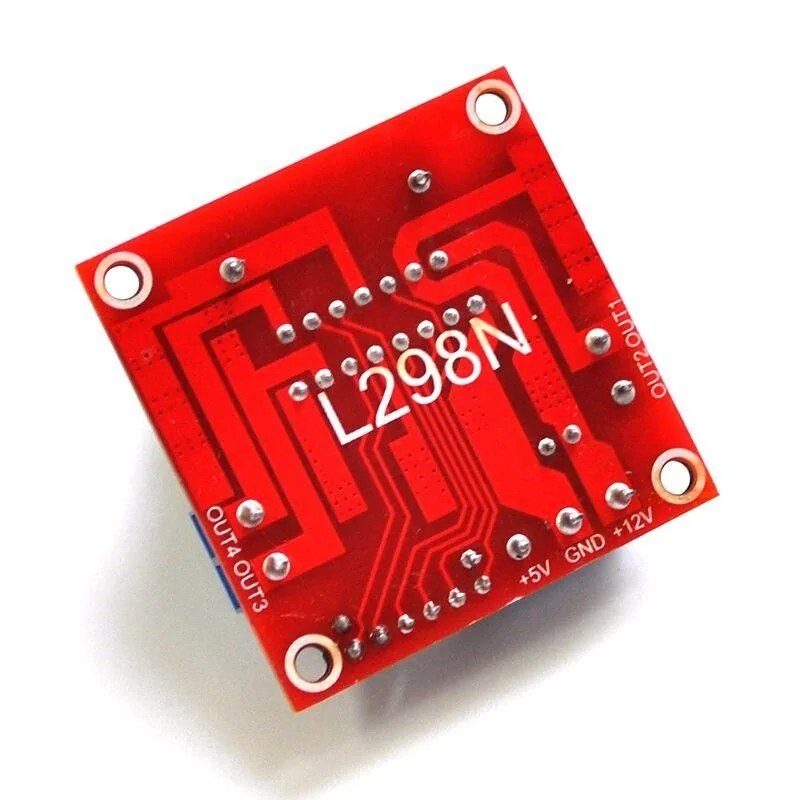

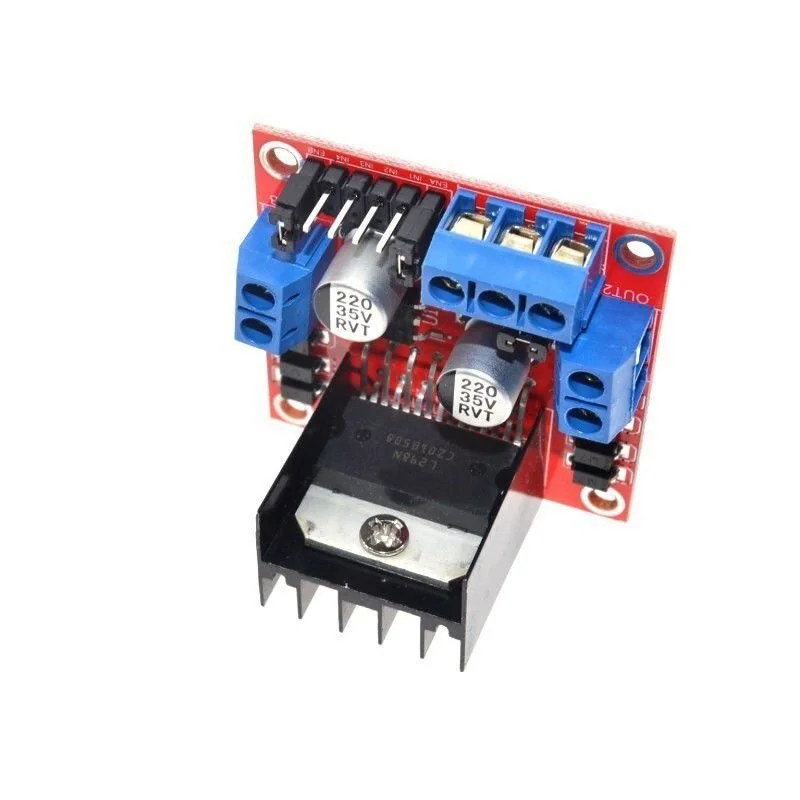

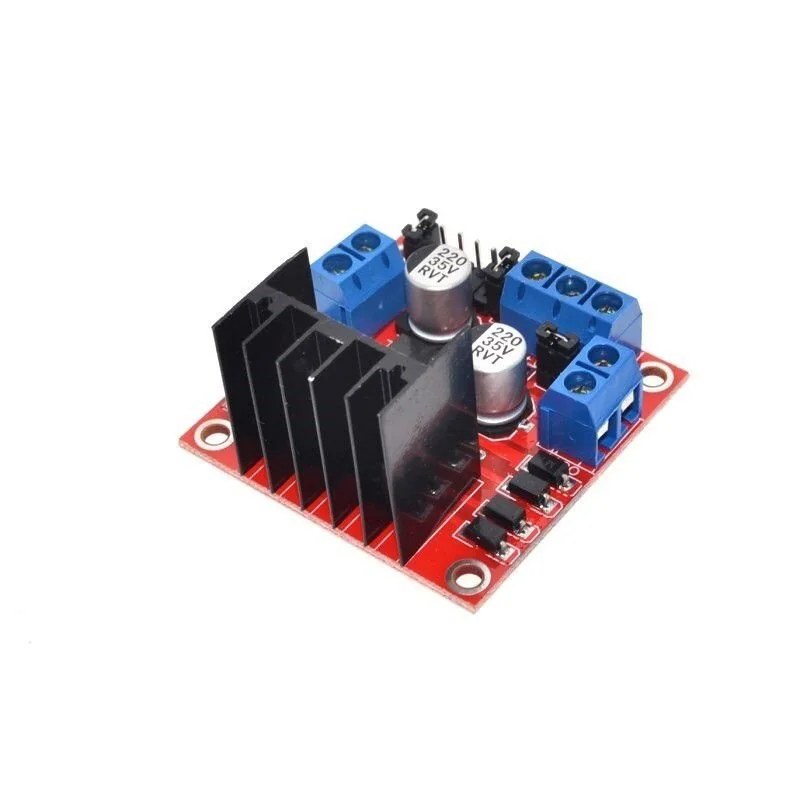

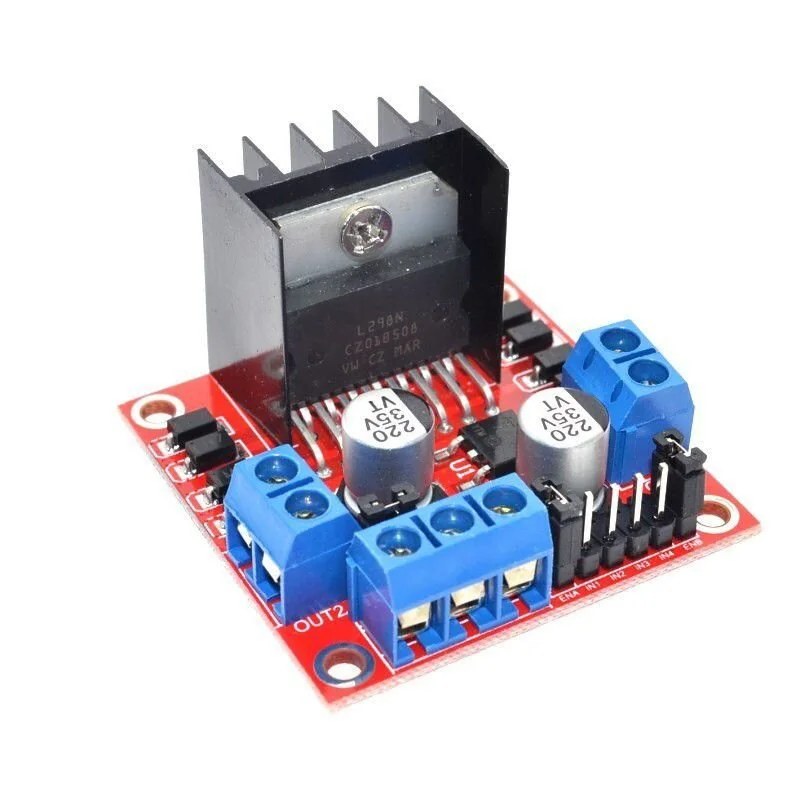

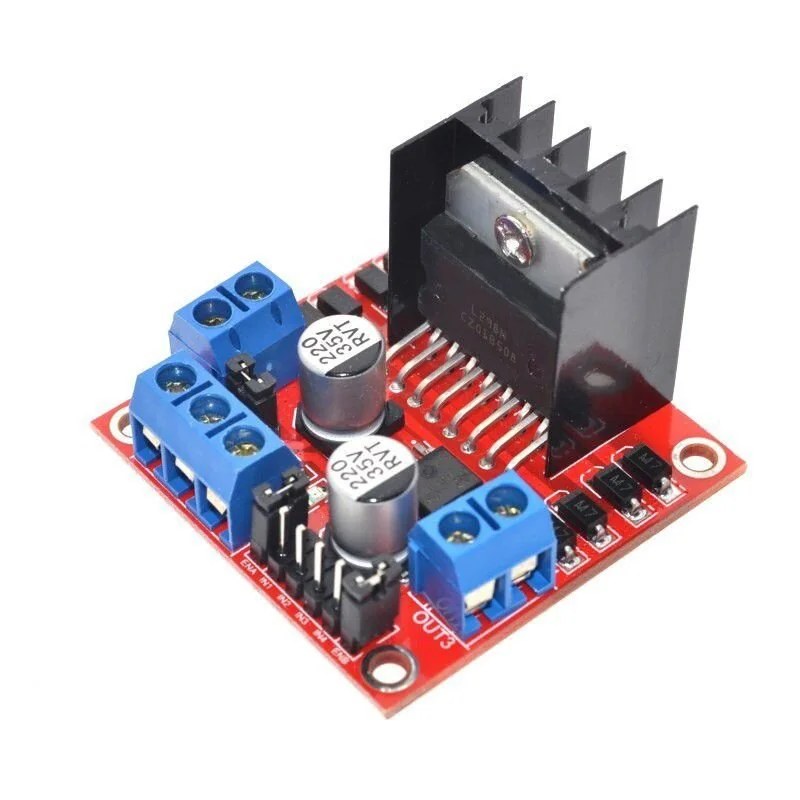

Módulo Ponte H L298N Driver de 2 Motores DC

Description

Funcionamento

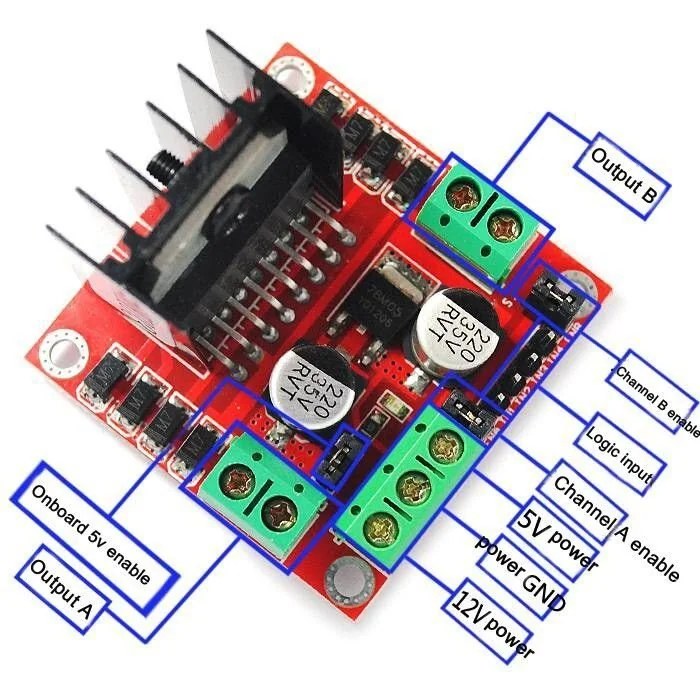

Driver de dois canais baseado no CI L298N com ponte H dupla integrada, capaz de controlar velocidade (via PWM) e sentido de rotação de até 2 motores DC ou 1 motor de passo bipolar simultaneamente. Regulador interno de 5V disponível por jumper quando a alimentação estiver acima de 7V. A separação elétrica entre circuito lógico e de potência protege o microcontrolador de transientes.

Características Técnicas

• CI: L298N
• Canais: 2 motores DC ou 1 motor de passo
• Alimentação do motor: 7V a 35V
• Corrente máxima por canal: 2A
• Tensão lógica: 5V
• Potência máxima dissipada: 25W
• Temperatura de operação: -20°C a 135°C
• Dimensões: 43 × 43 × 27 mm
• Peso: 31 g

Aplicações Típicas

• Robôs com 2 motores DC (carrinhos autônomos, seguidores de linha)
• Controle bidirecional de motores DC com Arduino
• Acionamento de motores de passo bipolares em projetos simples
