Módulo Matriz de LED 8×8 com Controlador MAX7219
R$ 12,00

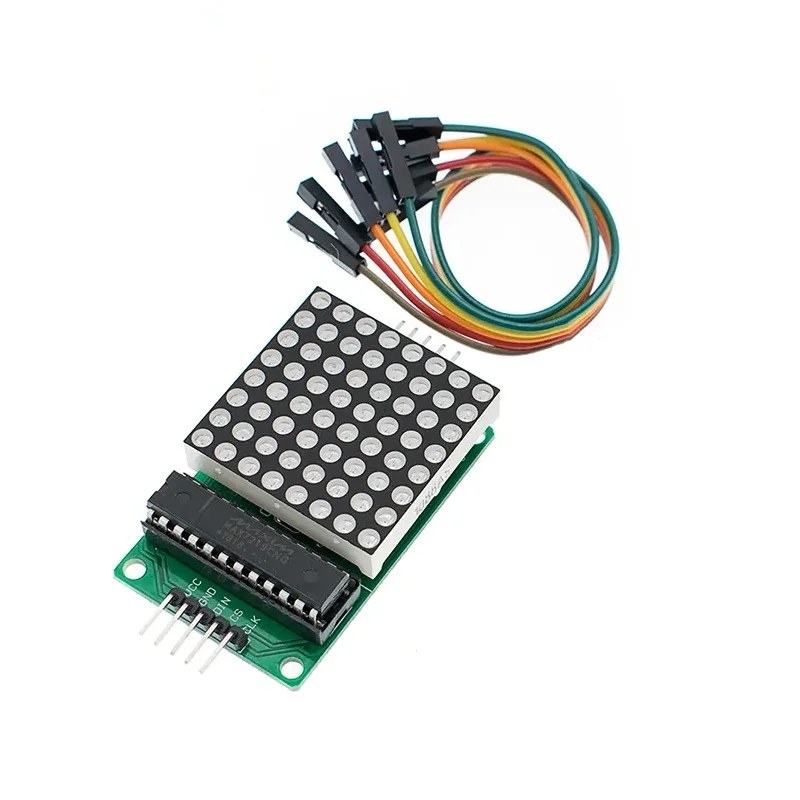

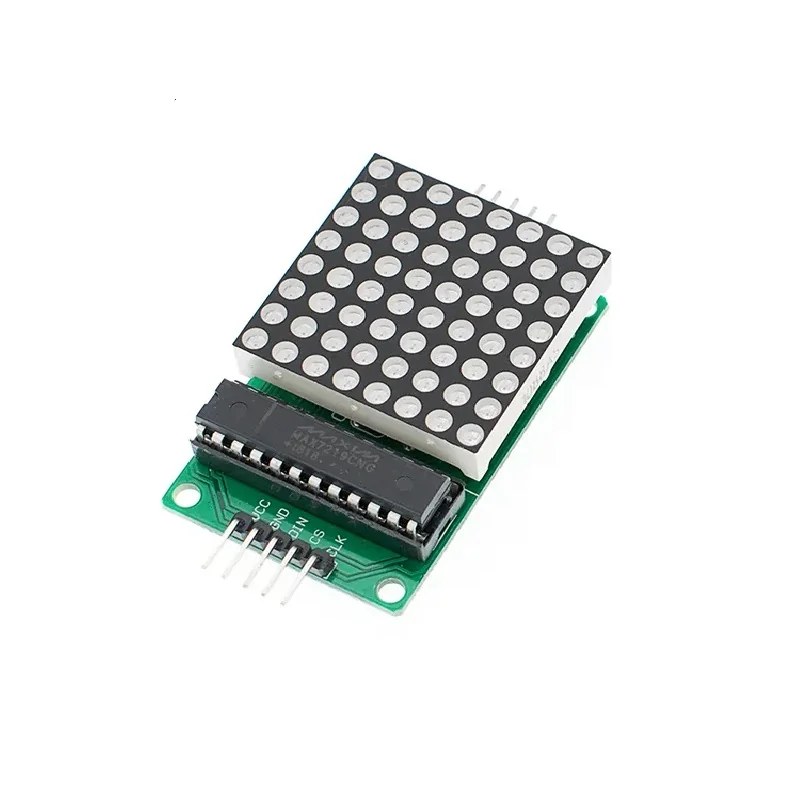

Módulo com matriz de LEDs 8×8 controlada pelo chip MAX7219. Comunica via SPI com apenas 3 pinos, permite encadear múltiplos módulos e exibir animações, caracteres ou padrões em projetos Arduino e similares.
10 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
Módulo com 64 LEDs organizados em matriz 8×8 controlados pelo CI MAX7219. O MAX7219 realiza o multiplexamento das linhas e colunas, controla o brilho por PWM digital (16 níveis) e recebe dados via SPI de 3 fios (DIN, CLK, CS/LOAD). Internamente, o CI decodifica os dados e gerencia o acendimento individual de cada LED sem sobrecarregar o microcontrolador. Múltiplos módulos são cascateados conectando DOUT de um ao DIN do seguinte, com o mesmo barramento CLK e CS, expandindo o display linear ou matricialmente.
Características Técnicas

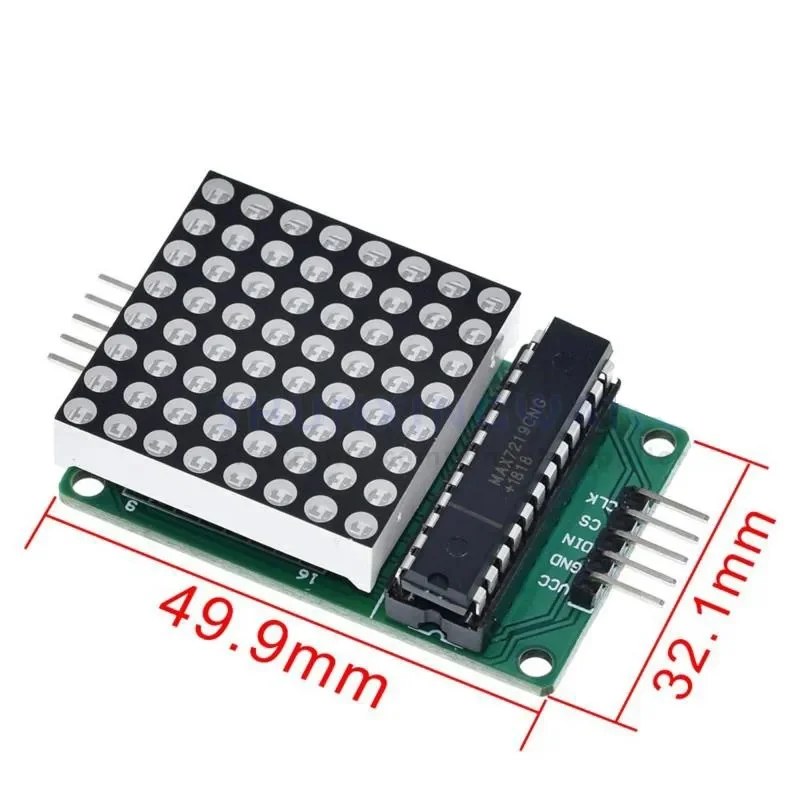

- Resolução: 8 x 8 LEDs (64 pontos)
- Controlador: MAX7219
- Interface: SPI (DIN, CLK, CS) — 3 fios
- Tensão de alimentação: 5 V
- Brilho: 16 níveis via PWM digital
- Cascateamento: suportado (DOUT para DIN do proximo modulo)
Aplicações Típicas
- Displays de texto rolante e mensagens alfanuméricas
- Indicadores de nível ou barra de progresso
- Relógios e cronômetros com display matricial
- Representação de sprites em jogos educacionais com Arduino
