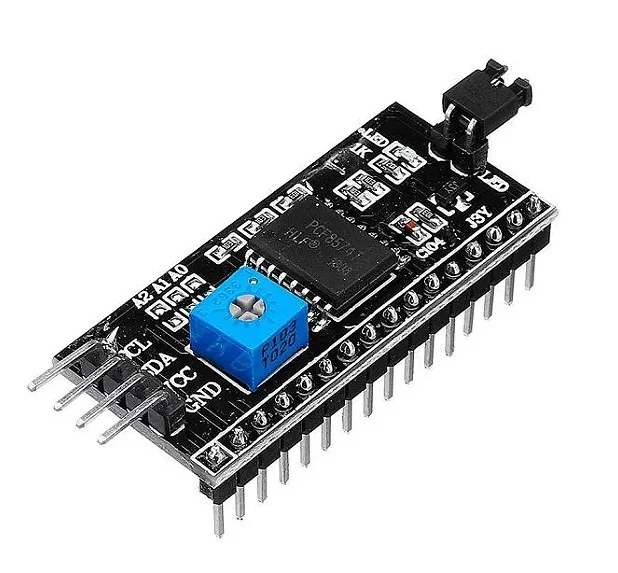

Módulo I2C para Display LCD 1602 Backlight Azul
R$ 7,25
O Módulo i2C para Lcd 1602 é uma solução eficiente para reduzir a quantidade de fios e portas em projetos eletrônicos. Operando com tensão de 4,5V a 5,5V, ele possui backlight azul e escrita branca, ideal para displays compactos.
12 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
Modulo adaptador baseado no CI PCF8574 (expansor de I/O I2C) que converte a interface paralela nativa do LCD 1602 em interface I2C serial de 2 fios (SDA e SCL). O endereco I2C e configuravel por tres jumpers de hardware (A0, A1, A2), permitindo ate 8 modulos no mesmo barramento. O backlight e controlavel por software via bit do PCF8574.
Características Técnicas
- Interface: I2C (SDA, SCL)
- Tensao de trabalho: 4,5V a 5,5V
- Corrente (backlight desligado): 1,0mA a 1,5mA
- Corrente do backlight: 75mA a 200mA
- Dimensoes do modulo: 80x36x8mm
- CI de interface: PCF8574 (ou equivalente)
- Compatibilidade: displays LCD 1602 e biblioteca LiquidCrystal_I2C
Aplicações Típicas
- Reducao do numero de pinos usados para controle de LCD 1602 (de 6-10 para 2 pinos)
- Multiplos displays no mesmo barramento I2C com enderecos distintos
- Projetos com Arduino onde os pinos digitais sao escassos
