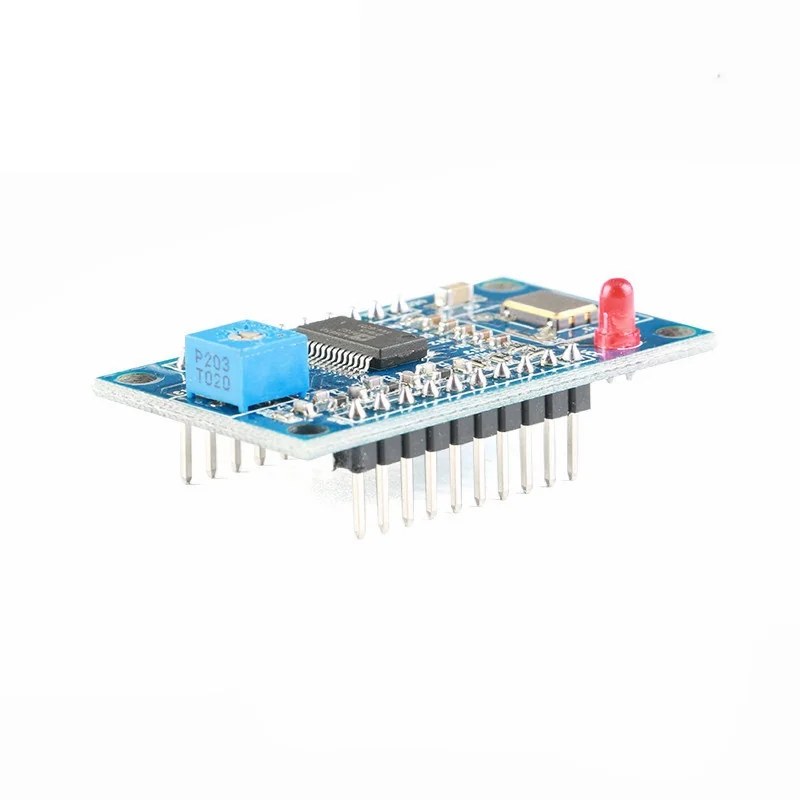

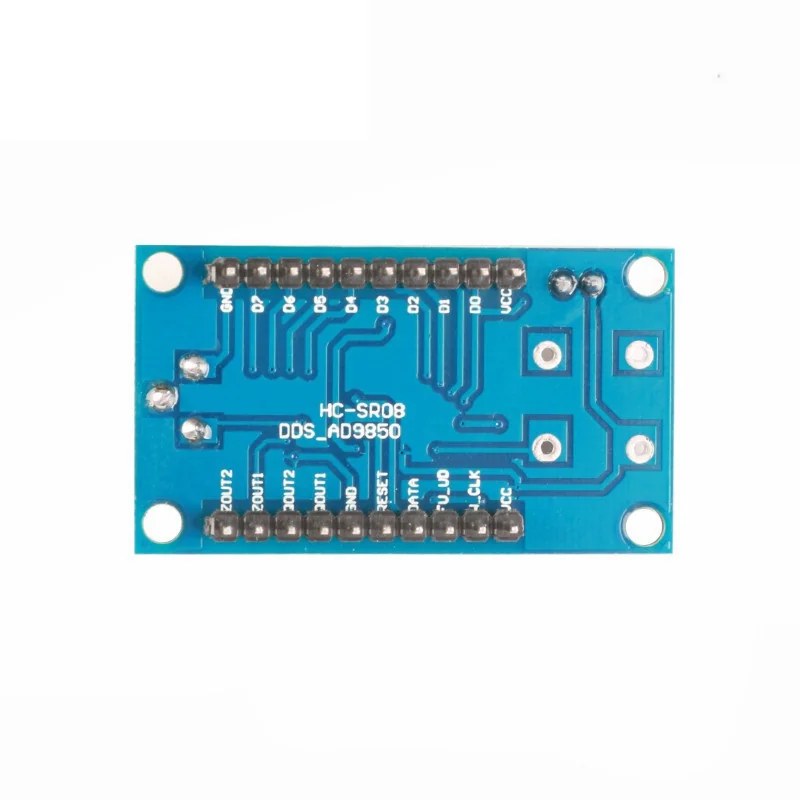

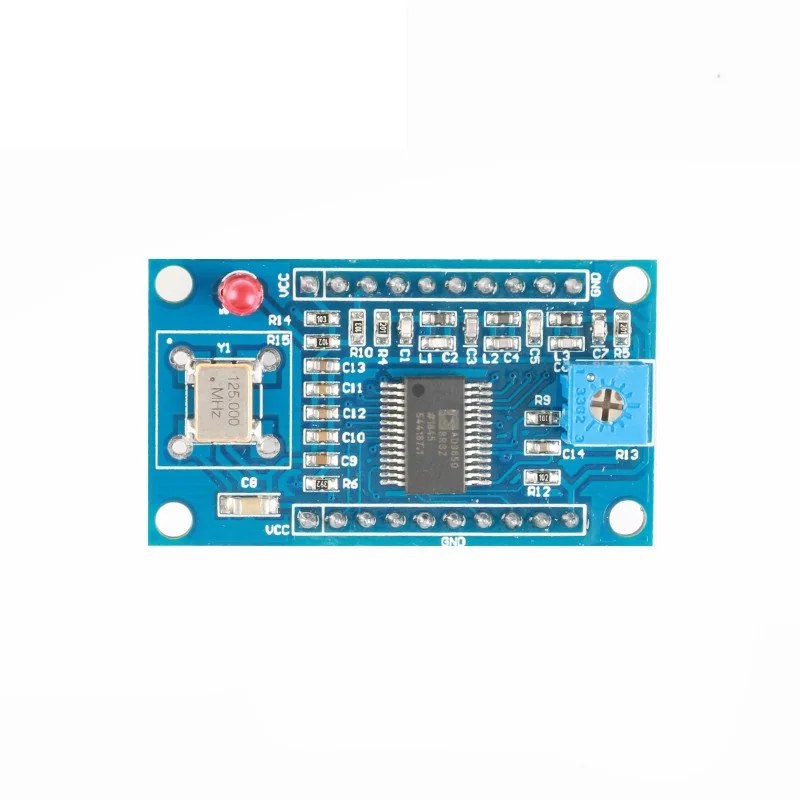

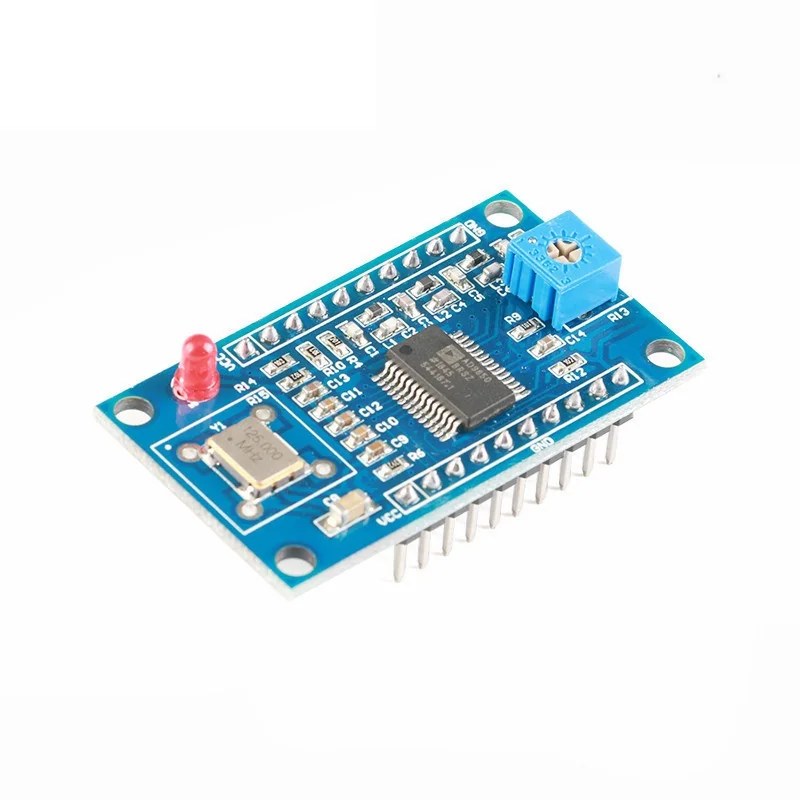

Módulo Gerador de Funções DDS AD9850 0-30MHz

Descrição

Funcionamento

O módulo utiliza o chip AD9850 de síntese digital direta (DDS) para geração de sinais senoidais e quadrados com frequência ajustável de 0 a 30 MHz. Um acumulador de fase controlado por palavra digital de 32 bits determina a frequência de saída a partir de um clock de referência de 125 MHz. O controle é feito via interface serial ou paralela por microcontrolador externo.

Características Técnicas

• Chip: AD9850
• Faixa de frequência: 0 a 30 MHz
• Resolução de frequência: aproximadamente 0,029 Hz (com clock de 125 MHz)
• Formas de onda: senoidal, quadrada
• Interface de controle: serial (3 fios) ou paralela
• Tensão de alimentação: 3,3 V a 5 V

Aplicações Típicas

• Geração de sinais de referência em bancadas de teste de circuitos analógicos e de RF
• Desenvolvimento e teste de sistemas de comunicação
• Experimentos de laboratório que exijam sinal com frequência fina e estável
