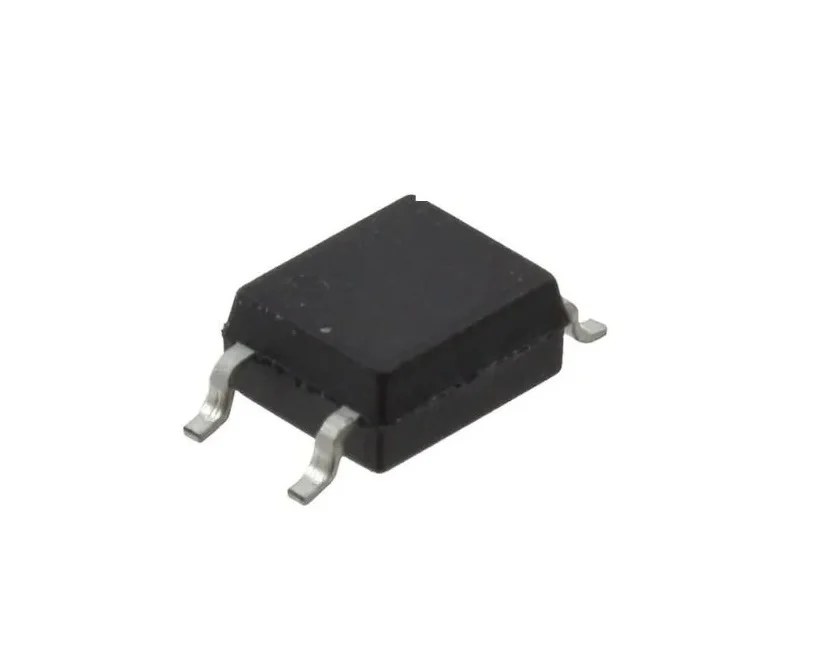

Fotoacoplador PC817 PTH DIP

Descrição

Funcionamento

Componente de isolamento galvânico composto por um LED emissor infravermelho e um fototransistor NPN no mesmo encapsulamento opaco. A corrente aplicada ao LED gera radiação infravermelha que incide na base do fototransistor, controlando a corrente de coletor proporcional à intensidade luminosa. O acoplamento é exclusivamente óptico, sem contato elétrico entre entrada e saída, garantindo isolamento entre os dois circuitos.

Características Técnicas

• Encapsulamento: DIP-4 (PTH)
• Tensão de isolamento: 5000 V (típico para a série)
• CTR (relação de transferência de corrente): 50% a 300% (conforme grau)
• Corrente de dreno LED: até 50 mA (pico)
• Tensão coletor-emissor: até 35 V

Aplicações Típicas

• Isolamento de microcontroladores de cargas de potência
• Acionamento de relés com isolamento entre estágios de controle e potência
• Retroalimentação de tensão em fontes chaveadas (topologia flyback)
• Detecção de sinais lógicos em ambientes com interferência elétrica
