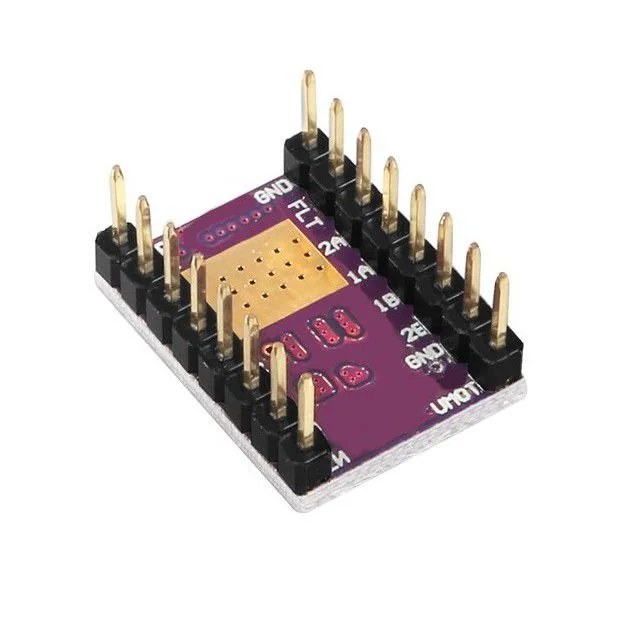

Driver Motor de Passo DRV8825 com Dissipador de Calor

Description

Funcionamento

Driver de motor de passo baseado no chip DRV8825 da Texas Instruments, com limitação de corrente ajustável por trimpot, proteção integrada contra sobretemperatura e seis resoluções de microstepping de 1/1 a 1/32. Opera com tensão lógica de 3,5V a 5V e tensão de saída para os motores de 8V a 35V. Acompanha dissipador de calor adesivo para melhorar a dissipação em operação contínua.

Características Técnicas

• Chip: DRV8825
• Tensão lógica: 3,5V a 5V
• Tensão de saída (motores): 8V a 35V
• Corrente contínua por fase: até 1,5A (sem dissipador), 2,2A (com ventilação adequada)
• Limite de corrente ajustável: até 2,5A
• Microstepping: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32

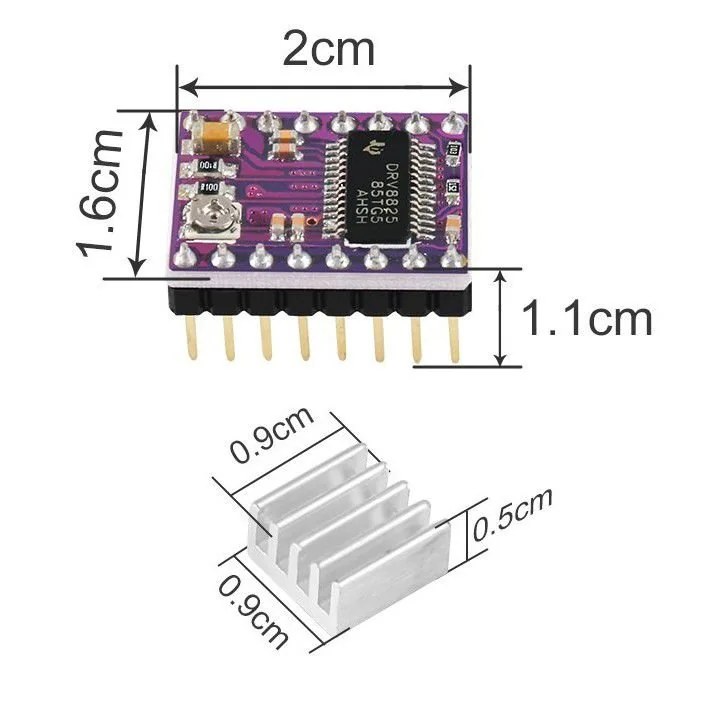

• Dimensões: 20 × 15 mm (sem pinos)

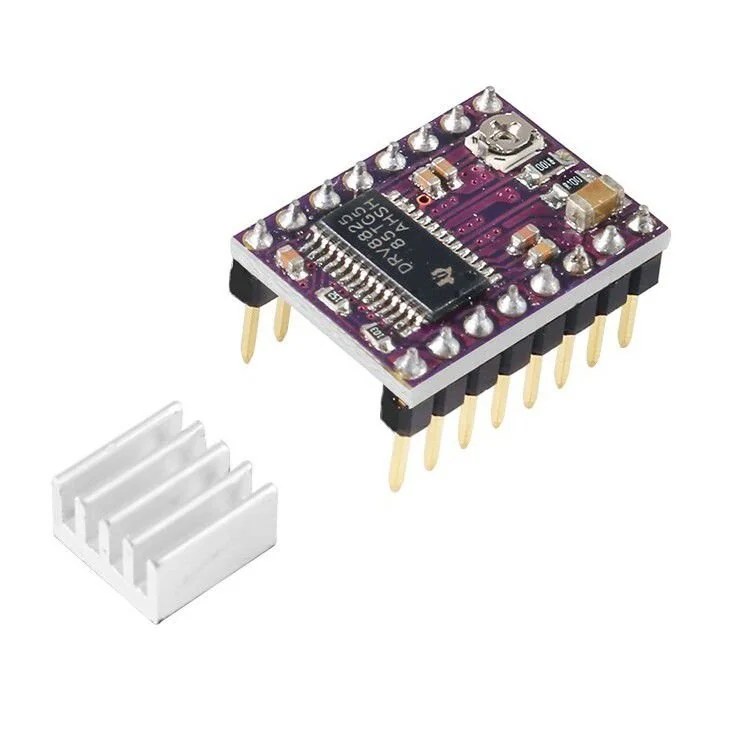

• Acompanha: Dissipador de calor

Aplicações Típicas

• Impressoras 3D e CNCs com firmware GRBL ou Marlin
• Projetos com motor de passo bipolar que exijam microstepping fino
• Substituição e upgrade em relação ao A4988 para menor ruído e maior resolução
