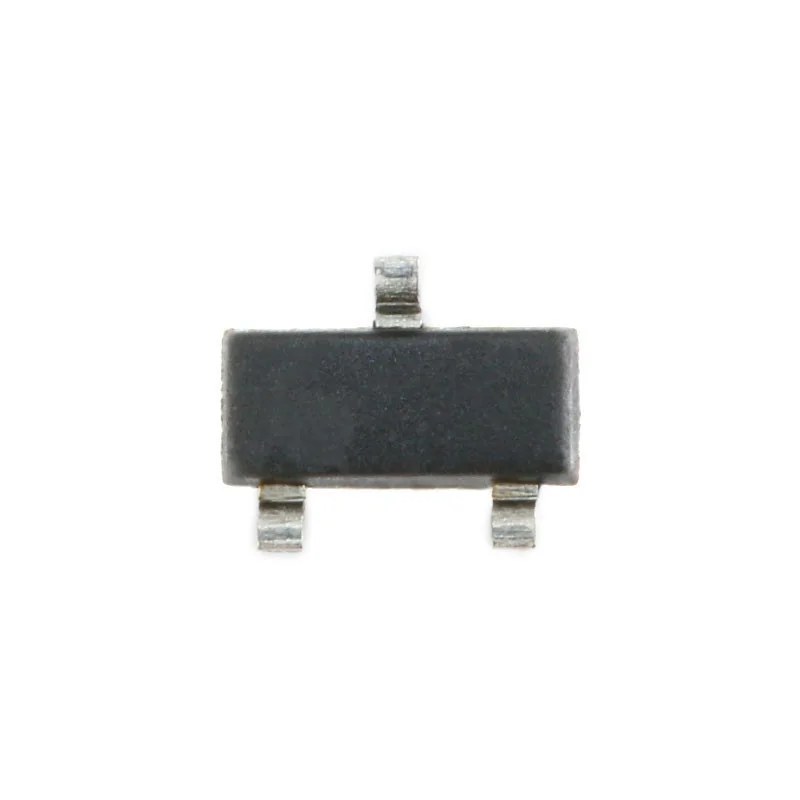

CI TL431 Regulador de Tensão Ajustável 2,5-36V SMD
R$ 10,20
O TL431 é um CI regulador de tensão ajustável SMD, oferecendo saída precisa e estável de 2,5V a 36V. Com proteção contra curto-circuito, é ideal para fontes de alimentação e circuitos de controle.
85 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
O TL431 é um regulador shunt de tensão de referência ajustável com tensão interna de referência de 2,495 V. Através de um divisor resistivo externo no pino de ajuste (REF), a tensão de catodo é regulada no valor programado. O dispositivo sourcea ou sinka corrente para manter a tensão de saída estável dentro da faixa especificada.
Características Técnicas
- Tensão de referência interna: 2,495 V
- Faixa de tensão de saída ajustável: 2,5 V a 36 V
- Corrente de operação: 1 mA a 100 mA
- Precisão da referência: ±0,5% (versão A)
- Encapsulamento: SMD (SOT-23 ou SOT-89, conforme versão)
Aplicações Típicas
- Referência de tensão secundária em fontes chaveadas com optoacoplador
- Reguladores shunt de precisão em circuitos de realimentação
- Monitores de tensão e comparadores de limiar em sistemas de proteção
