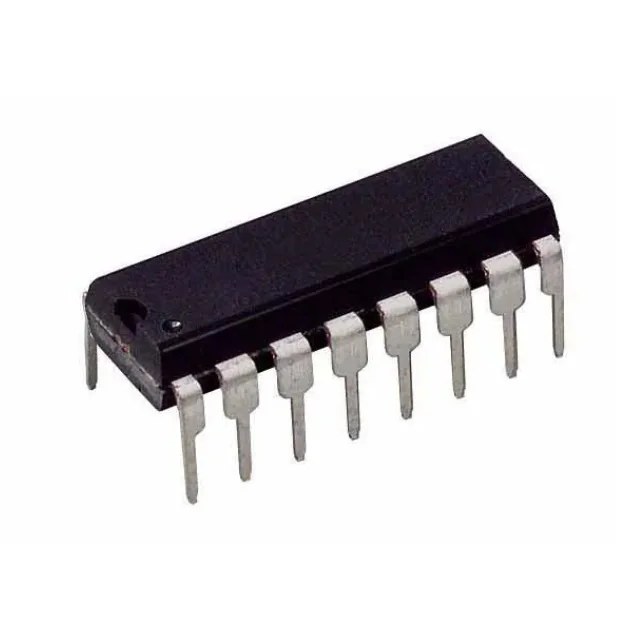

CI 74LS161 Contador Síncrono 4 Bits DIP-16

Descrição

Funcionamento

Contador binário síncrono de 4 bits com carga paralela assíncrona. Em cada borda de subida do clock, o contador incrementa em 1 quando as entradas de habilitação ENP e ENT estão ambas em nível alto. A entrada CLR (clear) assíncrona redefine todas as saídas para 0 independentemente do clock. A entrada LOAD permite pré-carregar o contador com qualquer valor de 4 bits (0 a 15) na próxima borda de clock. A saída RCO (ripple carry out) vai para nível alto quando o contador atinge o valor máximo (1111), habilitando o cascateamento.

Características Técnicas

• Bits: 4 (conta de 0000 a 1111 em binário)
• Tipo de contagem: Síncrona
• Carga paralela: Assíncrona
• Clear: Assíncrono
• Saída de cascata: RCO
• Família: TTL 74LS
• Alimentação: 5 V
• Encapsulamento: DIP-16

Aplicações Típicas

• Divisores de frequência por potências de 2
• Contadores de eventos com capacidade de reset e pré-carga
• Geradores de sequência em controladores de estado
• Cascateamento para contadores de 8 ou 16 bits
